Motoranschlussleitung 2YSLCY-JB 0,6/1 kV Cu-abgeschirmt
in Anlehnung an DIN VDE 0250
Anwendung
2YSLCY-JB findet Anwendung als Motoranschlussleitung für die Leistungsverdrahtung bei Frequenzumrichtern. Diese Leitung dient als Anschluss und Verbindungsleitung bei mittlerer mechanischer Beanspruchung, bei fester Verlegung und gelegentlicher freier Bewegung in trockenen, feuchten und nassen Räumen; jedoch nicht im Freien. Sie wird eingesetzt in Automobilindustrie, Nahrungsmittel, Umwelttechnik, Verpackungsindustrie und Werkzeugmaschinen. Diese geschirmte Motoranschlussleitung mit niedriger Betriebskapazität der Einzeladern durch spezielle PE-Aderisolation und geringe Schirmkapazität ermöglicht eine verlustärmere Leistungsübertragung gegenüber PVC-Anschlussleitungen. Durch die optimale Abschirmung wird ein störfreier Betrieb von Frequenzumrichtern ermöglicht.

Aufbau
Leiter: feindrähtig blank nach DIN VDE 295 Kl. 5
Aderisolation: Polyethylen
Aderkennzeichnung: nach VDE 0293-308
Verseilung: Adern konzentrisch
Abschirmung: 1. Schirm Spezial-Aluminium-Folie
 2. Schirm verzinntes Kupfergeflecht
 mit 85% Bedeckung
Mantelisolation: PVC transparent

Technische Daten
Nennspannung 600 V/1000 V
Prüfspannung 4000 V
Isolationswiderstand > 20 Mω x km
Temperaturbereich bewegt +5 °C ... +70 °C
 fest verlegt -30 °C ... +70 °C
Mindestbiegeradius 15 x Leitungsdurchmesser
Motoranschlussleitung 2YSLCY-JB 0,6/1 kV geschirmt
in Anlehnung an DIN VDE 0250
Anwendung
2YSLCY-JB findet Anwendung als Motoranschlussleitung für die Leistungsverdrahtung bei Frequenzumrichtern. Diese Leitung dient als Anschluss und Verbindungsleitung bei mittlerer mechanischer Beanspruchung, bei fester Verlegung und gelegentlicher freier Bewegung in trockenen, feuchten und nassen Räumen; jedoch nicht im Freien. Sie wird eingesetzt in Automobilindustrie, Nahrungsmittel, Umwelttechnik, Verpackungsindustrie und Werkzeugmaschinen. Diese geschirmte Motoranschlussleitung mit niedriger Betriebskapazität der Einzeladern durch spezielle PE-Aderisolation und geringe Schirmkapazität ermöglicht eine verlustärmere Leistungsübertragung gegenüber PVC-Anschlussleitungen. Durch die optimale Abschirmung wird ein störfreier Betrieb von Frequenzumrichtern ermöglicht.

Aufbau
Leiter: feindrähtig blank nach DIN VDE 295 Kl. 5
Aderisolation: Polyethylen
Aderkennzeichnung: nach VDE 0293-308
Verseilung: Adern konzentrisch
Abschirmung: 1. Schirm Spezial-Aluminium-Folie
 2. Schirm verzinntes Kupfergeflecht
 mit 85% Bedeckung
Mantelisolation: PVC transparent

Technische Daten
Nennspannung 600 V/1000 V
Prüfspannung 4000 V
Isolationswiderstand > 20 Mω x km
Temperaturbereich bewegt +5 °C ... +70 °C
 fest verlegt -40 °C ... +70 °C
Mindestbiegeradius 15 x Leitungsdurchmesser
 4 x Leitungsdurchmesser fest verlegt

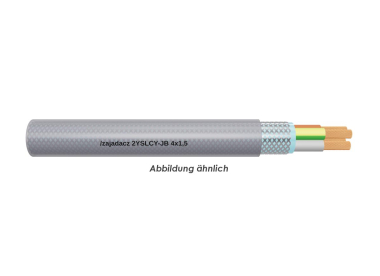

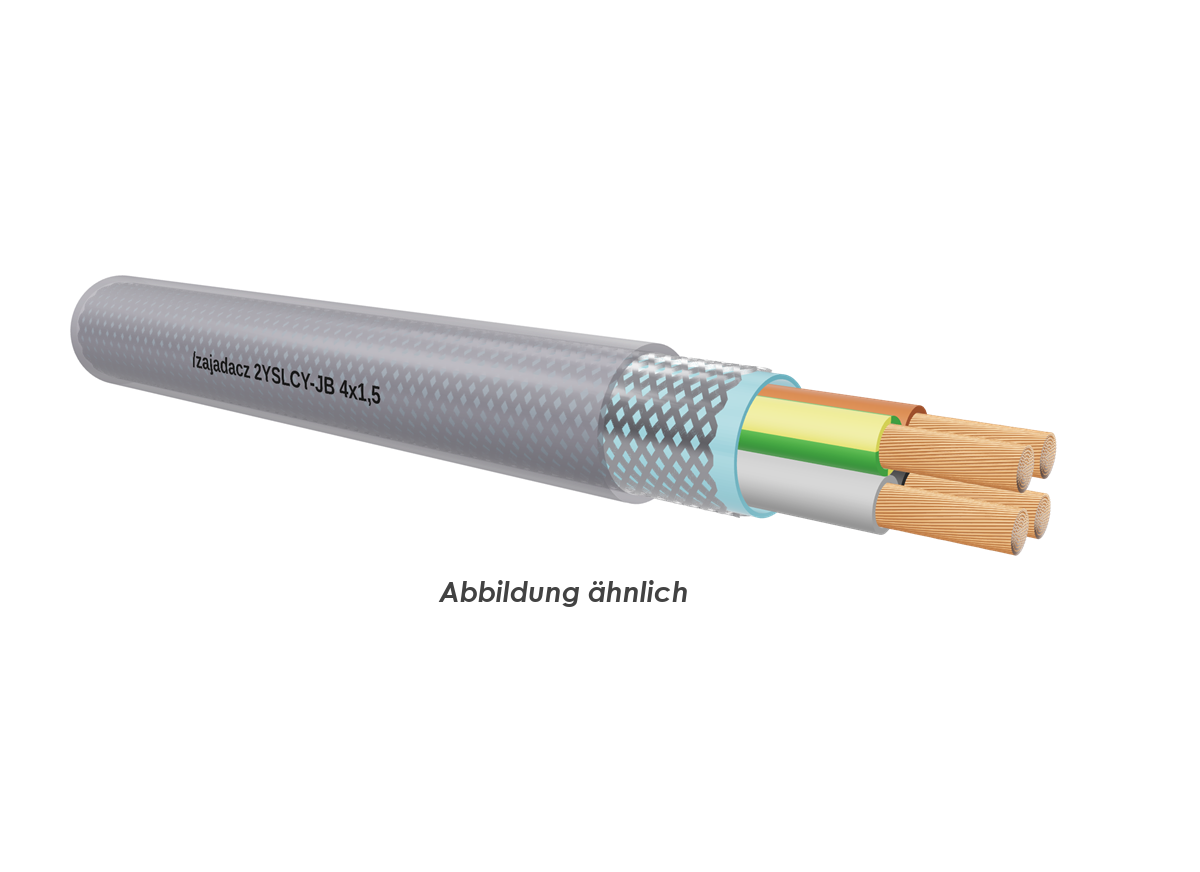

Aderzahl x Nennquerschnitt qmm: 4X1,5
Cu-Zahl (Kg/%m): 9,5
Außendurchmesser ca.: 11,4
Gewicht (kg/%m) ca.: 23,0
