3M Verteiler VKA4 10DA 52-301-00100

10Leisten LSA-Plus2

Artikel
2268143
Lieferanten Typ
52-301-00100
Lieferanten Artikel
7000063209
Ersatzartikelnummer

Beschreibung

3MTM VKA Verteilergehäuse für Kupferanschlusstechnik

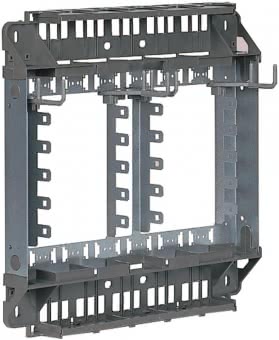

Verteilerkasten mit FlexiBase
Merkmale
Verteilerkästen VKA zur Aufnahme von Anschlusstechnik mit Befestigungsmaß 170 mm (DIN-Leisten), QuanteTM SIDTM -C, SID-CD sowie LSA-PLUS 1 und LSA-PLUS 2 Herzstück dieser Verteilerkastengeneration ist die drehbare Bodenplatte - das "FlexiBase": Das Konzept gibt dem Anwender vor Ort die Möglichkeit, sich kurzfristig und Individuell für den Einsatz von DIN-Technik oder Wannentechnik zu entscheiden

Durch Wenden der Bodenplatte (FlexiBase) wird aus einem DIN-Verteiler im "Handumdrehen" ein Verteiler mit Wannentechnik für LSA-PLUS 2 oder SID-C mit FlexiRail.

VKA 2/DIN:
Grundplatte für alle DIN-Bauteile (170 mm Befestigungsmaß)

VKA 2/LSA-PLUS 2:
Grundplatte mit LSA-PLUS Wanne für SID-CT bzw. LSA-PLUS 2

VKA 2/SID-C:
Grundplatte mit FlexiRail für SID-C

VKA 4, VKA 8 und VKA 12
VKA/DIN:
Grundplatte für alle DIN-Bauteile (170 mm Befestigungsmaß)

VKA/DIN-LSA-PLUS 2:
Grundplatte "FlexiBase" für SID-CD bzw. LSA-PLUS 1 oder SID-CT bzw. LSA-PLUS 2

Material
Bodenplatte aus Stahlblech verzinkt, Haube aus pulver-beschichtetem Blech (RAL 7032, kieselgrau) mit Kunststoffkappen (RAL 7022, umbragrau).

Verschluss-System
Schnappverschluss, optional Schlossbausätze.
Schutzart: IP 40 (DIN 40050)

Lieferumfang
· VKA mit Grundplatte zur Aufnahme der Anschlusstechnik und Abdeckhaube
· Grundplatte mit Kabelabfangung/Zugentlastung oben/unten
· kombinierte Halteklammern/Rangierhaken, steckbar (nur FlexiBase-Varianten)
· Rangierhaken, steckbar (alle VKA 2)
· Erdungsklemme
· Montageanweisung/Bohrplan
VKA Verteilerkästen
Verteilerkästen mit FlexiBase (nur DIN-LSA), durch wenden der Bodenplatte wird aus einem DIN-Verteiler ein Verteiler mit Wannentechnik für LSA-Plus2/SID-CT
Maximale Aufnahmekapazität 60 DA - 640 DA
VKA mit Grundplatte zur Aufnahme der Anschlusstechnik und Abdeckhaube Grundplatte mit Kabelabfangung/Zugentlastung oben/unten
Ausführung: Bodenplatte aus Stahlblech verzinkt,
Haube aus pulverbeschichtetem Blech (RAL7032) mit Kunststoffkappen (RAL 7022)
Verschlusssystem: Schnappverschluss, optional Schlossbausätze
Schutzart: IP 40 (DIN 40050)
Ausführung: VKA 4/DIN-LSA
max. Kapazität: 120/100 DA
Maße (HxBxT): 330x330x125 mm
Gewicht: 2,8 kg

Artikeleigenschaften

Zolltarif-Nr.
85369010
Ursprungs-Land
HU
WEEE-Land
DE
WEEE-Nummer
36963167
Farbe
grau
Höhe
330 mm
Breite
330 mm
