Fernsprechkabel für Erdverlegung
A-2Y(L)2Y... St. III Bd. nach VDE 0816
Anwendung:
Alle Außenkabel sind grundsätzlich zur Verwendung in allen Betriebsstätten zugelassen. Einschränkungen für Grubenbaue siehe DIN VDE 0118 Teil 1 bis Teil 3. Kabel mit äußerem PE-Mantel sind ohne ausreichende Schutzmaßnahmen für feuer- oder
explosionsgefährdete Betriebstätten nicht zulässig.
Alle Bauarten sind für Starkstrom-Installationszwecke nicht zugelassen. Kabel mit Isolierhülle und Mantel aus Polyäthylen in Bündelverseilung nach DIN VDE 0816 Teil 1 enthalten Stern-Vierer und werden vorwiegend niederfrequent, nur im Stamm
und vorzugsweise unbespult betrieben. Sie werden z.B. als Ortsanschluss- und Ortsverbindungskabel, als Bahnhofsfernmeldekabel und in Industrieanlagen verwendet. PE-isolierte Kabel dürfen Adern mit in regelmäßigem Abstand durchbrochener Isolierhülle zur Isolationsüberwachung enthalten.

Aufbau:
Leiter: Kupferleiter eindrähtig blank 0,6 mm oder 0,8 mm Durchmesser
Aderisolation: PE (2Y)
Aderkennzeichnung: durch schwarze Ringe
Verseilung: 4 Adern zum Sternvierer
 5 Sternvierer zum Grundbündel je 5 oder 10 Grundbündel
 zum Hauptbündel und Grund- und Hauptbündel zur
 Kabelseele verseilt. Seelenbewicklung
Mantel: Schichtenmantel=Aluminiumband 0,2 mm beiseitig
 mit Kunststoff beschichtet und mit dem PE-Mantel (schwarz)
 verschweißt
Mantelkennzeichnung: fortlaufend Fernsprech-Handapparat und Metermarkierung
 weiß

Technische Daten: 0,6 mm 0,8 mm
Nennspannung: 225 V 225 V
Prüfspannung: 2000 V 2000 V
Schleifenwiderstand: 130 ω/km 73,2 ω/km
Strombelastbarkeit: 2,5 A 5,1 A
Betriebskapazität: 52 nF/km 55 nF/km
Isolationswiderstand: 5 Gω x km 5 Gω x km
Kapazitive Kopplungen:
K3 (800 Hz, 300 m): 300 pF/400 pF
Leitungsdämpfung: ca. 1,04 dB/km (800 Hz) 0,78 dB/km
Temperaturbereich: - 20 °C-+50 °C (beim Verlegen)
 -30 °C-+70 °C (nach Verlegen)
Biegeradius: 7,5 x Kabeldurchmesser

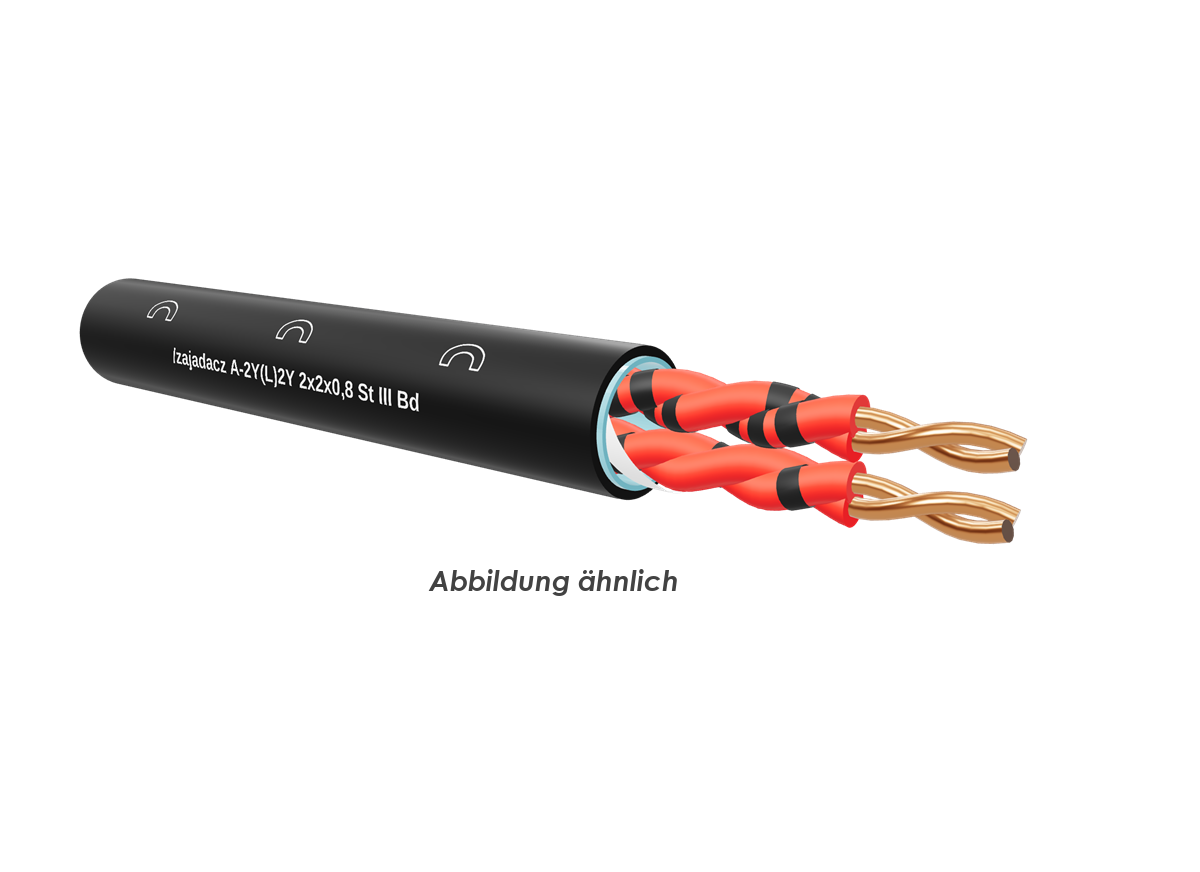

A-2Y(L)2Y... St. III Bd. 0,8 mm
Aderzahl x Nennquerschnitt qmm: 2X2X0,8
Cu-Zahl (Kg/%m): 2,0
Außendurchmesser ca.: 9,0
Gewicht (kg/%m) ca.: 9,0
