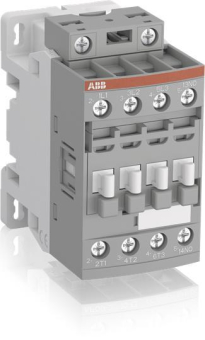

AF09Z-AF38Z, 4 bis 18,5 kW, 3-polige Schütze.
Wechsel-/Gleichstrombetätigung - niedriger Energieverbrauch
AF09Z ... AF38Z Schütze werden hauptsächlich zum Schalten von Drehstrommotoren sowie von Leistungskreisen bis 690 V AC und 220 V DC verwendet. Diese Schütze sind als Blockschütze mit 3 Hauptkontakten aufgebaut und bieten:
Steuerstromkreis: Wechsel- oder Gleichstrombetätigung mit Spulenelektronik, für einen großen Steuerspannungsbereich
verwendbar (z. B. 100...250 V AC und DC); mit nur 4 Spulen werden Steuerspannungen zwischen 24...250 V 50/60 Hz und 12...250 V DC abgedeckt, tolerant gegenüber starken Steuerspannungsschwankungen, direkte Ansteuerung durch SPS 24 V DC 500 mA, geringer Energieverbrauch, sehr klare Öffnungs- und Schließvorgänge, übersteht kurze Spannungsspitzen und -unterbrechungen (SEMI F47-0706 Verwendungsbedingungen auf Anfrage)
Integrierten Überspannungsschutz
Zusätzliche Hilfskontaktblöcke für frontseitige oder seitliche Montage und eine breite Palette an weiterem Zubehör
Öffner-Kontakt ausgeführt als Spiegelkontakt gemäß IEC 60947-4-1 Anhang F
Nur für AF..Z Schütze mit einer Steuerspannung (DC) von 12-20 V DC muss die auf den Spulenanschlussklemmen angegebene Anschlusspolarität beachtet werden: A1+ für den positiven Pol und A2- für den negativen Pol.
Bemessungsleistung: 4 kW
Bemessungsbetriebsstrom Ie: 25 A
Bemessungsbetriebsspannung Volt: 24-60 V/20-60 V DC
