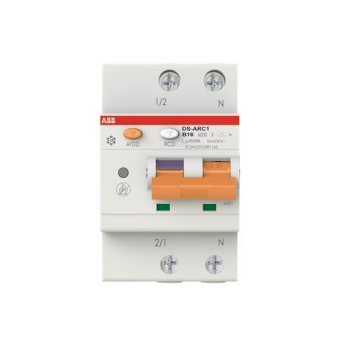

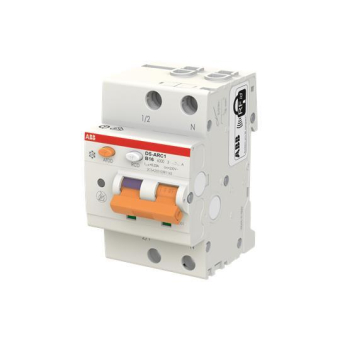

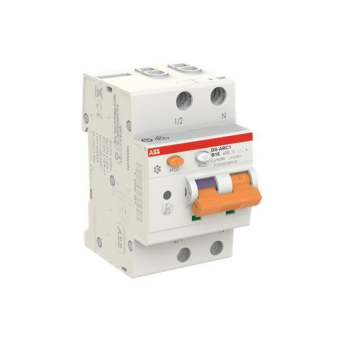

ABB AFDD+FI/LS DS-ARC1 B16 A30
DS-ARC1A-B16/0,03 6kA 2CSA255103R1165
.jpg){kind=icon}
Artikel
5704111
Lieferanten Typ
DS-ARC1 B16 A30
Lieferanten Artikel
2CSA255103R1165
Beschreibung
Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit FI/LS-Schalter
DS-ARC1 (1P+N), B- und C-Charakteristik, 6 kA
Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit FI/LS-Schalter (RCBO) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde; sowie Fehlerschutz (Schutz bei indirektem Berühren) und zusätzlichen Schutz; Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420.
Artikeleigenschaften
Zolltarif-Nr.
85362010
Ursprungs-Land
IT
Polzahl
2
Bemessungsspannung
230 V
Bemessungsstrom
16 A
Bemessungsfehlerstrom
0,03 A
Fehlerstrom-Typ
A
Energiebegrenzungsklasse
3
Bemessungsabschaltvermögen nach EN 61009
6 kA
Bemessungsabschaltvermögen nach IEC 60947-2
7,5 kA
Frequenz
50 Hz
Auslösecharakteristik
B
Mitschaltender Neutralleiter
Überspannungskategorie
3
Verschmutzungsgrad
2
Breite in Teilungseinheiten
3
Einbautiefe
69 mm
Zusatzeinrichtungen werkseitig angebaut
Brandschutzschalter
Bemessungsschaltstrom Zusatzeinrichtung
16 A
Bemessungsspannung Zusatzeinrichtung
230 V
Steuerspannungsart Zusatzeinrichtung
AC
Schutzart (IP)
IP40
