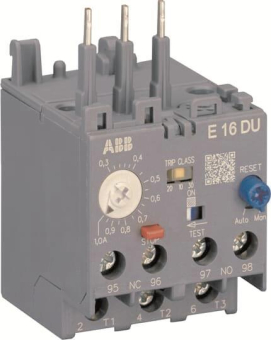

ABB E16DU-1.0 El. E16DU-1.0

Überlastrelais 1SAX111001R1102

Artikel
2901685
Lieferanten Typ
E16DU-1.0
Lieferanten Artikel
1SAX111001R1102

Beschreibung

E16 sind selbst versorgte elektronische Überlastrelais die keine zusätzliche externe Stromversorgung benötigen. Im Überlastfall oder bei einem Phasenausfall schützen sie Motoren zuverlässig. Sie sind wie thermische Überlastrelais einfach einzusetzen und kompatibel mit Standardmotoranwendungen. Sie überzeugen dank ihres weiten Einstellbereiches, ihrer hohen Genauigkeit, dem hohen Betriebstemperaturbereich und der Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Die Überlastrelais werden direkt an die Schütze angeschlossen. Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Manuelle oder automatische Rückstellung auswählbar, Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, Temperaturkompensation, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner).

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85364900
Ursprungs-Land
CN
WEEE-Land
DE
WEEE-Nummer
56122066
Montageart
Direktanbau
Anschlussart Hauptstromkreis
Schraubanschluss
Einstellbarer Strombereich
0.3 - 1 A
Externe Stromversorgung erforderlich
Bemessungssteuerspeisespannung AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung DC
0 - 0 V
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Wechsler
0
Spannungsart der Betriebsspannung
AC
Betriebsspannung AC 50 Hz
690 - 690 V
Betriebsspannung AC 60 Hz
690 - 690 V
Betriebsspannung DC
690 - 690 V
Bemessungsschaltstrom
1 A
Auslöseklasse
einstellbar
Reset-Funktion automatisch
Reset-Funktion Eingang
Reset-Funktion Taster
Breite
44,4 mm
Höhe
74,6 mm
Tiefe
57 mm
