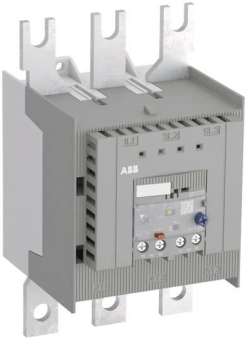

ABB Elektronisches EF370-380

Überlastrelais 115-380 A, Auslöseklasse

Artikel
4758709
Lieferanten Typ
EF370-380
Lieferanten Artikel
1SAX611001R1101

Beschreibung

Selbstversorgende elektronische Überlastrelais EF370 schützen Motoren im Überlastfall oder bei einem Phasenausfall zuverlässig gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie sind kompatibel mit Standardmotoranwendungen und besitzen einen weiten Einstellungsbereich, eine hohe Genauigkeit und Betriebstemperaturbereich, und die Möglichkeit aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Die EF370 können direkt an AF265, AF265 und AF370 Schütze angeschlossen werden, oder sind separat auf Montageplatten montierbar. Eine manuelle oder automatische Rückstellung ist auswählbar, Temperaturkompensation, TEST- und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner). EF370 besitzen eine ATEX-Zulassung.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85364900
Ursprungs-Land
CN
WEEE-Land
DE
WEEE-Nummer
56122066
Montageart
Direktanbau
Anschlussart Hauptstromkreis
Schraubanschluss
Einstellbarer Strombereich
115 - 380 A
Externe Stromversorgung erforderlich
Bemessungssteuerspeisespannung AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung DC
0 - 0 V
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Wechsler
0
Spannungsart der Betriebsspannung
AC
Betriebsspannung AC 50 Hz
1000 - 1000 V
Betriebsspannung AC 60 Hz
1000 - 1000 V
Betriebsspannung DC
1000 - 1000 V
Bemessungsschaltstrom
380 A
Auslöseklasse
einstellbar
Reset-Funktion automatisch
Reset-Funktion Eingang
Reset-Funktion Taster
Breite
105 mm
Höhe
187,6 mm
Tiefe
122,8 mm

Zubehör
