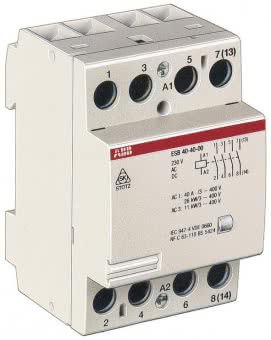

Installationsschütze aus dem System pro M Baureihe ESB

Typ ESB 20 mit Wechselstrommagnet-Antrieb, Typen ESB 24, 40 und 63 mit Gleichstrommagnet-Antrieb, somit brummfrei. Eine integrierte Diodenbrücke ermöglicht den Anschluss an Wechselspannung.

Technische Daten:

Typ ESB 20 ESB 24 ESB 40 ESB 63

Schalten von Heizungen:
Dauerstrom Ith 20 A 24 A 40 A 63 A
Nennstrom Ie bei AC 1 20 A 24 A 30 A 30 A
Nennleistung bei
AC 1 230 V:  9 kW 15,2 kW 24 kW
Nennleistung bei
AC 1 400 V:  16 kW 26 kW 41 kW

Schalten von Motoren:
Nennleistung: 230 V:  2,2 kW 5,5 kW 5 kW
bei AC3 400 V  4 kW 11 kW 15 kW

Nennbetätigungsspannung:
ESB 20: 230 V, 50 Hz
ESB 24, 40, 63: 230 V AC oder DC

Tag-/Nacht-Installationsschütze Typ EN 20, EN 24, EN 40 auf Anfrage
