Beschreibung

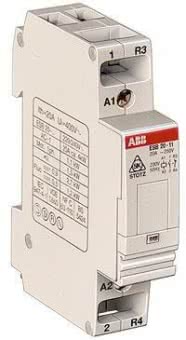

Installationsschütze aus dem System pro M Baureihe ESB
Typ ESB 20 mit Wechselstrommagnet-Antrieb, Typen ESB 24, 40 und 63 mit Gleichstrommagnet-Antrieb, somit brummfrei. Eine integrierte Diodenbrücke ermöglicht den Anschluss an Wechselspannung.
Technische Daten:
Typ ESB 20 ESB 24 ESB 40 ESB 63
Schalten von Heizungen:
Dauerstrom Ith 20 A 24 A 40 A 63 A
Nennstrom Ie bei AC 1 20 A 24 A 30 A 30 A
Nennleistung bei
AC 1 230 V: 9 kW 15,2 kW 24 kW
Nennleistung bei
AC 1 400 V: 16 kW 26 kW 41 kW
Schalten von Motoren:
Nennleistung: 230 V: 2,2 kW 5,5 kW 5 kW
bei AC3 400 V 4 kW 11 kW 15 kW
Nennbetätigungsspannung:
ESB 20: 230 V, 50 Hz
ESB 24, 40, 63: 230 V AC oder DC
Tag-/Nacht-Installationsschütze Typ EN 20, EN 24, EN 40 auf Anfrage
