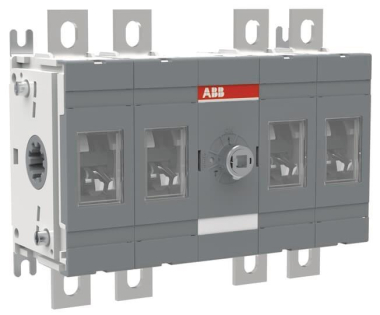

ABB Lasttrennschalter 4-p 250A OT250E22

o. Griff u. Welle

Artikel
5101135
Lieferanten Typ
OT250E22
Lieferanten Artikel
1SCA022723R0140

Beschreibung

Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 690 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Die OT-Lasttrennschalter können als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. ABB bietet ihnen für diese Serie ebenfalls ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe und Klemmenabdeckungen. Somit können OT-Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85365080
Ursprungs-Land
FI
WEEE-Land
DE
WEEE-Nummer
56122066
Ausführung als Hauptschalter
Ausführung als Wartungs-/Reparaturschalter
Ausführung als Sicherheitsschalter
Ausführung als NOT-AUS-Einrichtung
Ausführung als Wendeschalter
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
1000 V
Bemessungsbetriebsspannung
1000 - 1000 V
Bemessungsdauerstrom Iu
250 A
Bemessungsdauerstrom bei AC-23, 400 V
250 A
Bemessungsdauerstrom bei AC-21, 400 V
250 A
Bemessungskurzzeitstromfestigkeit Icw
8 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
145 kW
Schaltleistung bei 400 V
145 kW
Polzahl
4
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Motorantrieb integriert
Spannungsauslöser optional
Gerätebauart
Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch
Geeignet für Frontbefestigung Zentral
Geeignet für Verteilereinbau
Ausführung des Betätigungselements
sonstige
Verriegelbar
Anschlussart Hauptstromkreis
Bolzenanschluss
Schutzart (IP), frontseitig
IP00
Schutzart (NEMA)
sonstige
Breite
185,5 mm
Höhe
150 mm
Tiefe
82,5 mm
