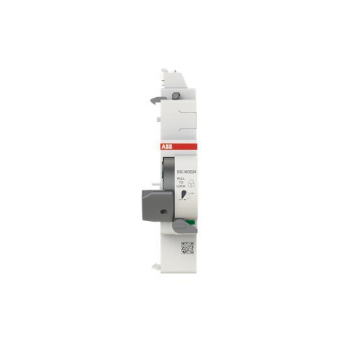

Motorantriebe S3C-MOD

Motorantriebe mit Fern-Ein- und Ausschaltung ermöglichen das Zu- und Abschalten der gekoppelten Geräte. Sie eignen sich besonders für zentralisierte Systeme (entweder groß oder schwer zugänglich) und immer dann, wenn z.B. täglich mehrere Eingriffe erforderlich sind, wie z. B. bei unbeaufsichtigten elektrischen Leitungen, Sicherheitsleitungen und unbemannten Stationen.

 S3C-MOD24** S3C-MOD230
Anbaumöglichkeiten S200 und S300
 F200 (bis zu 100 A) und F200 B (bis zu 63 A)
 DS201
 SD200
Anzahl Module 1
Leistungsaufnahme beim Schaltvorgang <28 VA <30 VA
Ruheleistung #5271 VA <1,5 VA
Ausschaltzeit <1 s
Einschaltzeit <1 s
Anzahl der Schaltvorgänge  10000
Schutzklasse IP40 (Gehäuse)/IP20 (Klemmen)
Betriebstemperatur -25...+60 °C
Lagertemperatur -40...+70 °C
Überspannungsklasse III
Verschmutzungsgrad  2
Schockfestigkeit IEC/EN 60068-2-27 25 g, 2 Stöße, 13 ms
Vibrationsfestigkeit 1g - 20 Zyklen mit 5...150 ...5 Hz
Umweltbedingungen nach IEC/EN 60068-2-30 28 Zyklen mit 55°C/90-96% und 25°C/95-100%
Klemme Plug-in
Querschnitt der Leiter 0,2...2,5 mm²
Anzugsdrehmoment 0,4 Nm
Abisolierlänge des Kabels 5 mm
Kabellänge der Steuerkreise 10 m
** Anbau an S204 und SD204 nur bei Gleichstromversorgung
