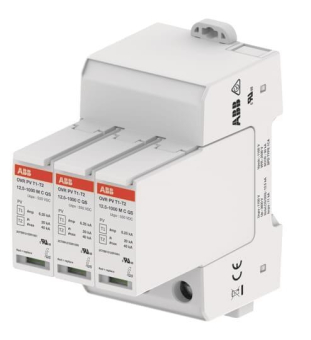

ABB OVRPVT1- OVR PV T1-T2 12.5-1000 P QS

T212.5-1000PQS OVR PV T1-T2 12.5-1.000 P

ABB OVRPVT1- OVR PV T1-T2 12.5-1000 P QS

T212.5-1000PQS OVR PV T1-T2 12.5-1.000 P

Artikel

6647287

Lieferanten Typ

OVR PV T1-T2 12.5-10

Lieferanten Artikel

2CTB812120R1000

Beschreibung

Überspannungs-Schutzeinrichtung OVR PV T1-T2 schützen elektrische Anlagen vor Blitz-Überspannungen. Sie sind nach IEC 61643-31, DIN EN 50539-11 und UL 1449 Typ 1+2 geprüft. Der Status der Überspannungs-Schutzeinrichtung erfolgt über eine mechanische Funktionsanzeige. OVR mit Telesignal "TS" sind optional mit einem potentialfreien Wechselkontakt ausgestattet und können den Staus zum Beispiel an ein Monitoring-System weitermelden. Die Anwendung ist speziell auf der DC-Seite von Photovoltaik-Anlagen.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

85369095

Ursprungs-Land

WEEE-Land

WEEE-Nummer

56122066

Netzform DC

Netzform IT

Netzform TN

Netzform TN-C

Netzform TN-C-S

Netzform TN-S

Netzform TT

Netzform sonstige

Anzahl der Leiter (ohne Erde)

Nennableitstoßstrom (8/20)

20 kA

Max. Ableitstoßstrom (8/20)

20 kA

Nennspannung DC

1000 V

Höchste Dauerspannung AC

1100 V

Höchste Dauerspannung DC

1000 V

Max. PV-Spannung

1000 V

Schutzpegel

3,8 kV

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)

10 A

Kurzschlussfestigkeit (Isccr)

11 kA

Integrierter Kurzschlussschutz

Integrierte Vorsicherung

Leckstromfrei

Montageart

sonstige

Baugröße

3 TE

Max. Leiterquerschnitt starr (ein-/mehrdrähtig)

35 qmm

Max. Leiterquerschnitt flexibel (feindrähtig)

25 qmm

Mit Fernmeldekontakt

Signalisierung am Gerät

optisch

Prüfklasse Typ 2

Schutzart (IP)

IP20
