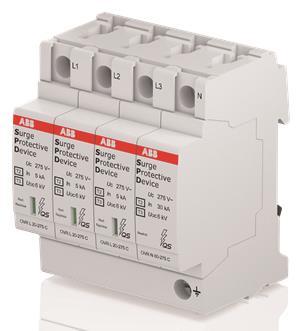

ABB OVRT23N20-275PQS

Überspannungsableiter SPD Typ2 230/400V

Artikel
4148814
Lieferanten Typ
OVR T2-T3 3N 20-275
Lieferanten Artikel
2CTB803973R1200

Beschreibung

Typ 2 Ableiter und Typ 2+3 Ableiter

Überspannungs-Schutzeinrichtungen Typ 2 der Baureihe QuickSafe sind geeignet zum Schutz von elektrischen Niederspannungsanlagen und Endgeräten im 230/400 V System. Die Geräte bestehen aus einer Basiseinheit und steckbaren Schutzmodulen, welche sehr einfach zur Durchführung der Isolationsmessung entnommen werden können. Sie sind voll kompatibel mit den Installationsgeräten der Baureihe System pro M compact von ABB und mit diesen über Phasenschienen verschienbar. Sicherungsautomaten aus dieser Baureihe können auch als Vorsicherung verwendet werden. Die Überspannungsableiter sind geprüft als Typ 2 Ableiter nach der Prüfnorm
DIN EN 61643-11 (VDE 0675 Teil 6-11). Das besondere der Typ 3 Ableiter ist, dass sie auch Typ 2 geprüft sind.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85369095
Ursprungs-Land
BG
WEEE-Land
DE
WEEE-Nummer
56122066
Netzform DC
Netzform IT
Netzform TN
Netzform TN-C
Netzform TN-C-S
Netzform TN-S
Netzform TT
Netzform sonstige
Anzahl der Leiter (ohne Erde)
4
Nennableitstoßstrom (8/20)
5 kA
Max. Ableitstoßstrom (8/20)
5 kA
Nennspannung AC
400 V
Höchste Dauerspannung AC
275 V
Schutzpegel
1,4 kV
Schutzpegel L-N
1,8 kV
Schutzpegel N-PE
1,4 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
125 A
Kurzschlussfestigkeit (Isccr)
100 kA
Integrierter Kurzschlussschutz
Integrierte Vorsicherung
Leckstromfrei
Montageart
sonstige
Baugröße
4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
25 qmm
Max. Leiterquerschnitt flexibel (feindrähtig)
16 qmm
Mit Fernmeldekontakt
Signalisierung am Gerät
optisch
Prüfklasse Typ 2
Schutzart (IP)
IP20
