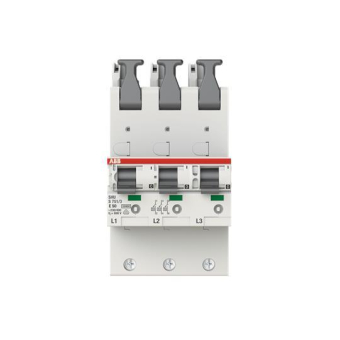

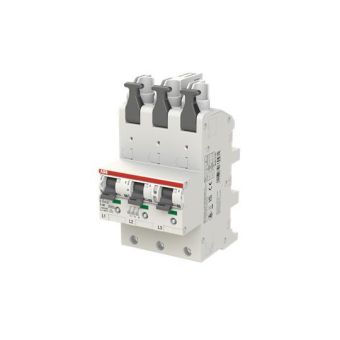

ABB SHS-Schalter 50A 3x1polig S751/3-E50

** 2CDS781001R4502

tecselect
Abbildung ähnlich
Hersteller:
Artikelnummer:
2898511
Lieferanten Typ:
S751/3-E50
Lieferanten Artikel Nr.:
2CDS781001R4502
Verpackungseinheit:
1 Stück
Verpackungsabmessung (L x B x H):
0,19m x 0,10m x 0,15m
Gewicht inkl. Verpackung:
1,30 kg

ARTIKELEIGENSCHAFTEN

Selektiver Hauptleitungsschutzschalter S750
nach E DIN VDE 0641-21: 2008-01
· Inbetriebnahme von Kundenanlagen
· Freischalten des Zählers und der nachgeschalteten Kundenanlage
· Schutz von Leitungen vor zu hoher Erwärmung durch Überlast oder Kurzschluss

· Begrenzung der Durchlassenergie zum Schutz vor schädlichen Auswirkungen im Kurzschlussfall
· Selektivität gegenüber vor- und nachgeschalteten Überstromschutzeinrichtungen
· Einfache Wiederinbetriebnahme z.B. nach Abschaltung durch Überlast
· Erhöhung der Verfügbarkeit von Kundenanlagen

Beschreibung
- Funktionsweise: spannungsunabhängig (SHU)
- zur direkten Montage auf Sammelschienen 40 mm (5/10 mm x 12 mm, 4- bzw. 5-polig)
- mit Trennfunktion für Überspannungskategorie IV (Voraussetzung für Vorzählerbereich)
- integrierte Sperr- und Plombiermöglichkeiten
- Blockiermöglichkeit über neuartigen integrierten Sperrschieber
- besondere Selektiveigenschaften

Kenndaten
- Bemessungsspannung: 230/400 V
- Bemessungsisolationsspannung: 690 V
- Schaltvermögen: 25 kA
- thermische Auslösung: 1,05...1,2 x In
- kurzzeitverzögerte Auslösung: ab 6,25 x In
- Gerätebreite: 1,5 Module/Pol
- Möglichkeit der Direkteinspeisung bis 50 mm2
- max. Einspeisestrom 100 A
- Federklemme abgangsseitig z.B. für Zählerleitungen bis 16 mm2

Einsatzbereiche
- im unteren Anschlussraum von Zählerplätzen nach TAB 2007
- in Hauptverteilern als selektiver Gruppen- oder Vorsicherungsautomat
SHU 3er-Block 1-polig schaltend
Charakteristik: E
Polzahl: 3x1-polig
Kurzschlussstrom: 50 A
Zolltarif-Nr.
85362010
Ursprungs-Land
CZ
Auslösecharakteristik
E
Polzahl
3
Bemessungsstrom
50 A
Bemessungsspannung
400 V
Bemessungsisolationsspannung Ui
690 V
Bemessungsabschaltvermögen
25 kA
Mitschaltender Neutralleiter
Nein
Frequenz
50 Hz
Überspannungskategorie
4
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit
6 kV
Baugröße (nach DIN 43880)
6
Montageart
DIN-Schiene
Schutzart (IP)
IP40
