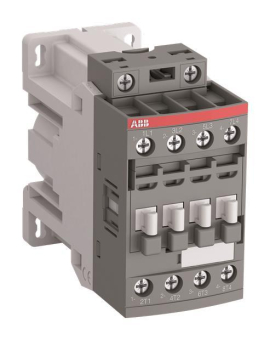

ABB Schütz 24VDC 4-polig AF16Z-22-00-30

2S+2Ö, 1SBL176501R3000

Artikel
6752328
Lieferanten Typ
AF16Z-22-00-30
Lieferanten Artikel
1SBL176501R3000

Beschreibung

Die 4-poligen Schütze AF16Z werden zur Steuerung von Leistungsstromkreisen bis 690V AC und 220V DC eingesetzt. Sie werden hauptsächlich zur Steuerung von nicht-induktiven oder leicht induktiven Lasten eingesetzt. Die Schütze mit Spulencode -30 verfügen über eine elektronische 24 V DC-Spulenschnittstelle mit eingebautem Überspannungsschutz, wodurch ein reduzierter Haltespulenverbrauch von bis zu 1,7W und eine direkte Ansteuerung durch den SPS-Ausgang = 250mA 24V DC, ohne zusätzliches Schnittstellenrelais, erreicht wird. Hierbei muss die Polarität an den Spulenanschlüssen (A1+ und A2-) beachtet werden. Front- und seitlich montierbare Hilfskontaktblöcke mit zwangsgeführten Hilfskontakten gemäß Anhang L von IEC 60947-5-1 und Öffner-Spiegelkontakte nach Anhang F der IEC 60947-4-1 verfügbar.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85365080
Ursprungs-Land
FR
WEEE-Land
DE
WEEE-Nummer
56122066
Bemessungssteuerspeisespannung DC
24 - 24 V
Spannungsart zur Betätigung
DC
Anzahl der Öffner als Hauptkontakte
2
Anzahl der Schließer als Hauptkontakte
2
Anschlussart Hauptstromkreis
Schraubanschluss
Betriebsspannung AC 50 Hz
690 - 690 V
Betriebsspannung AC 60 Hz
690 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
18 A
Bemessungsbetriebsleistung bei AC-3, 400 V
7,5 kW
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Öffner
0
Geeignet für Reiheneinbau
Breite
45 mm
Höhe
86 mm
Tiefe
97 mm
