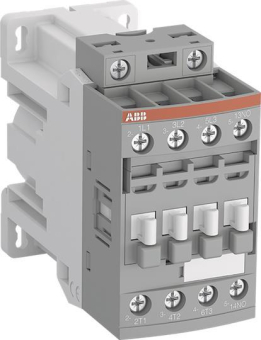

ABB Schütz 24VDC AF12Z-30-10-30

1SBL156001R3010

ABB Schütz 24VDC AF12Z-30-10-30

1SBL156001R3010

Artikel

6575072

Lieferanten Typ

AF12Z-30-10-30

Lieferanten Artikel

1SBL156001R3010

Beschreibung

3-polige Schütze AF09Z-AF38Z, 4 bis 18,5 kW, niedriger Energieverbrauch

AF09Z ... AF38Z Schütze werden hauptsächlich zum Schalten von Drehstrommotoren sowie von Leistungskreisen bis 690 V AC und 220 V DC verwendet. Diese Schütze sind als Blockschütze mit 3 Hauptkontakten aufgebaut und bieten:
- Steuerstromkreis: DC betätigt mit Spulenelektronik, mit geringer Halteleistung von 1,7 W
- Erlaubt direkte Ansteuerung durch SPS-Ausgang 24 V DC 250 mA
- Reduzierter Energieverbrauch
- Sehr klare Öffnungs- und Schließvorgänge
- Integrierter Überspannungsschutz
- Zusätzliche Hilfskontaktblöcke für frontseitige oder seitliche Montage und eine breite Palette an weiterem Zubehör

Bei AF..Z mit4 V DC Steuerspannung muss die neben den Spulenanschlussklemmen angegebene Anschlusspolarität beachtet werden. A1+ für den positiven Pol und A2- für den negativen Pol.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

85365080

Ursprungs-Land

WEEE-Land

WEEE-Nummer

56122066

Bemessungssteuerspeisespannung DC

24 - 24 V

Spannungsart zur Betätigung

Anzahl der Öffner als Hauptkontakte

Anzahl der Schließer als Hauptkontakte

Anschlussart Hauptstromkreis

Schraubanschluss

Betriebsspannung AC 50 Hz

690 - 690 V

Betriebsspannung AC 60 Hz

690 - 690 V

Bemessungsbetriebsstrom Ie bei AC-1, 400 V

28 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V

12 A

Bemessungsbetriebsleistung bei AC-3, 400 V

5,5 kW

Bemessungsbetriebsleistung NEMA

3,7285 kW

Anzahl der Hilfskontakte als Schließer

Anzahl der Hilfskontakte als Öffner

Geeignet für Reiheneinbau

Breite

45 mm

Höhe

86 mm

Tiefe

97 mm
