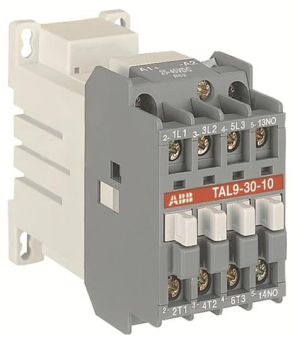

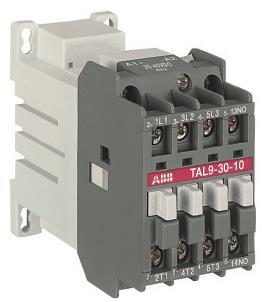

ABB Schütz TAL 9-30-1 TAL9-30-10-51

SCHÜTZ-TAL9-30-10 C

Artikel
1936065
Lieferanten Typ
TAL9-30-10 17-32V DC
Lieferanten Artikel
1SBL143061R5110

Beschreibung

Die 3-poligen TAL9 Schütze werden hauptsächlich zur Steuerung von Drehstrommotoren und im Allgemeinen zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 3-poligen Schütze der Serie AL... sind in Blockbauweise ausgeführt. - Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, 1 eingebauter Hilfskontakt, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich. - Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis und Weitspannungsbereich. Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden. Die Schütze besitzen eine Bahnzulassung.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85365080
Ursprungs-Land
BG
WEEE-Land
DE
WEEE-Nummer
56122066
Bemessungssteuerspeisespannung DC
17 - 32 V
Spannungsart zur Betätigung
DC
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schließer als Hauptkontakte
3
Anschlussart Hauptstromkreis
Schraubanschluss
Betriebsspannung AC 50 Hz
690 - 690 V
Betriebsspannung AC 60 Hz
690 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Öffner
0
Geeignet für Reiheneinbau
Breite
44 mm
Höhe
78 mm
Tiefe
97 mm

Zubehör
