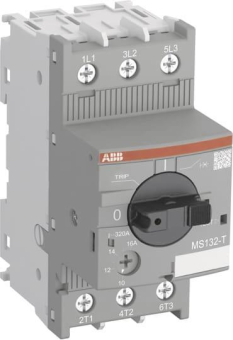

Transformatorschutzschalter MS132-T 0,10 bis 25 A -
mit thermischem und elektromagnetischem Schutz
MS132-T steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Transformatorschutz bis 25 A mit einer Modulbreite von 45 mm. Wie bei einem Motorschutzschalter wird bei diesem Gerät der primärseitige Transformatornennstrom durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung ist gegenüber einem Motorschutzschalter erhöht und erfolgt erst bei Auftreten des 20-fachen Gerätenennstroms, der Inrush eines Transformators führt deshalb nicht zur Auslösung des MS132-T. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit Freiauslösung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132-T über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden, sie sind identisch mit denen des MS132.
Einstellbereiche: 20,0-25,0 A
Bemessungskurzschluss-Schnellauslösestrom: 500 A
