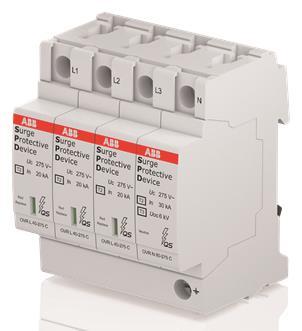

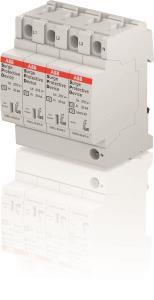

ABB Überspann.ableiter OVRT23N40-275PQS

Typ 2 für 230/400V TT-3Ph. + TN-S

Artikel
4109364
Lieferanten Typ
OVR T2 3N 40-275 P Q
Lieferanten Artikel
2CTB803973R1100
VPE Gewicht inkl. Verpackung Abmessung
- 0,50 kg 0,12m x 0,08m x 0,09m
- 1,13 kg -

Beschreibung

Kombinierte Blitzstrom- und Überspannungsableiter Typ 2
Kombinierter Blitzstrom- und Überspannungsableiter Typ 2 sind geeignet zum direkten Ableiten von Blitzteilströmen im 230/400 V System und gleichzeitigem Schutz von empfindlicher Elektronik. Sie kommen vor allem in Anlagen zum Einsatz, bei denen das Gebäude mit einer äußeren Blitzschutzanlage ausgerüstet sind oder in welche Blitzteilströme direkt eingekoppelt werden können und in denen in der Hauptverteilung direkt empfindliche Elektronik installiert ist. Die Geräte können für den Einsatz als Überspannungsableiter nach VDE 0100 Teil 443 und
Teil 534 sowie im Rahmen des Blitzschutzzonenkonzeptes am Zonenübergang 0A - 1 und höher verwendet werden.

Die Varianten mit·Reserve-Varistor (s) bieten dadurch einen zusätzlichen Schutz der Anlage, dass am Lebensdauerende der Überspannungsableiter nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen kleineren Varistor einen Basisschutz weiterhin garantiert und die Anlage somit bis zum Austausch des Überspannungsableiters weiterhin geschützt ist.
OVR Typ 2 steckbar
Geschützte Leitungen: 3+1
Netzform: TT/TNS
Max. Ableitstoßstrom Imax (8/20): 40 kA
Höchste Dauerspannung Uc: 275 V

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85369095
Ursprungs-Land
BG
Netzform DC
Netzform IT
Netzform TN
Netzform TN-C
Netzform TN-C-S
Netzform TN-S
Netzform TT
Netzform sonstige
Anzahl der Leiter (ohne Erde)
4
Nennableitstoßstrom (8/20)
20 kA
Max. Ableitstoßstrom (8/20)
160 kA
Nennspannung AC
230 V
Höchste Dauerspannung AC
275 V
Höchste Dauerspannung DC
350 V
Schutzpegel
1,5 kV
Schutzpegel L-N
1,25 kV
Schutzpegel N-PE
1,4 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
125 A
Kurzschlussfestigkeit (Isccr)
100 kA
Integrierter Kurzschlussschutz
Integrierter Kurzschlussschutz selektiv zur Sicherung gG
125 A
Integrierte Vorsicherung
Leckstromfrei
Montageart
Hutschiene TH35
Baugröße
4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
25 qmm
Max. Leiterquerschnitt flexibel (feindrähtig)
16 qmm
Mit Fernmeldekontakt
Signalisierung am Gerät
optisch
Prüfklasse Typ 2
Schutzart (IP)
IP20
