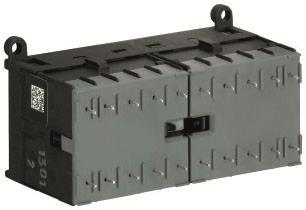

ABB Wendeschütz 220-240V VB6-30-10-P-80

40-450Hz

Artikel
141211
Lieferanten Typ
VB6-30-10-P-80
Lieferanten Artikel
GJL1211909R8100

Beschreibung

Kleinwendeschütze VB/VBC 6 und VB/VBC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch bieten die Geräte eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Die mechanisch verriegelten Wendeschütze schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf. Anbaubare Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85365080
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
56122066
Funktion
Wendeschütz
Tragschienenmontage möglich
Bemessungssteuerspeisespannung AC 50 Hz
220 - 240 V
Bemessungssteuerspeisespannung AC 60 Hz
220 - 240 V
Spannungsart zur Betätigung
AC
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schließer als Hauptkontakte
3
Anschlussart Hauptstromkreis
Leiterplattenanschluss
Spannungsart der Betriebsspannung
AC
Betriebsspannung AC 50 Hz
690 - 690 V
Betriebsspannung AC 60 Hz
690 - 690 V
Betriebsspannung DC
2.5 - 2.5 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
6 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Bemessungsbetriebsleistung NEMA
1,4914 kW
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
sonstige
Schutzart (IP)
IP20
Schutzart (NEMA)
1
Breite
96,2 mm
Höhe
57,5 mm
Tiefe
47,7 mm

Zubehör
