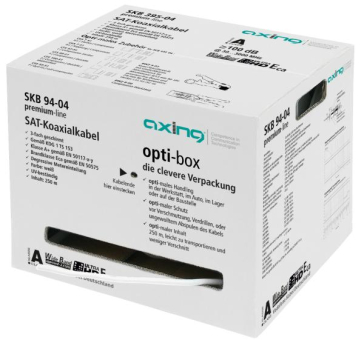

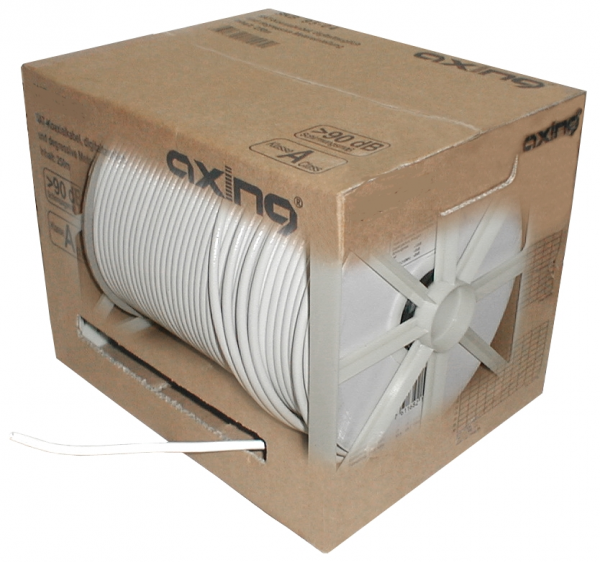

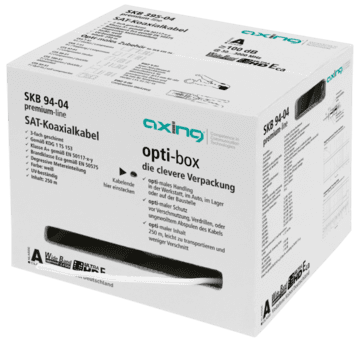

AXING Koaxialkabel 250m weiß SKB 94-04

opti-box KDG 1 TS 153 Kl.A+ 3fach gesch.

Artikel
4656035
Lieferanten Typ
SKB 94-04
Lieferanten Artikel
SKB09404

Beschreibung

Das Premium-line Koaxialkabel gemäß KDG 1 TS 153 für SAT-/BK-Hausinstallationen im Frequenzbereich 30 MHz bis 3.000 MHz der EMV-Klasse A+ gemäß EN 50117-x-y ist 3-fach geschirmt. Es besitzt eine degressive Metereinteilung, sowie ein physikalisch geschäumtes Dielektrikum.

Elektrische Daten
Impedanz 75 Ohm
Dämpfung
8,7 dB / 100 m @ 200 MHz
18,4 dB / 100 m @ 800 MHz
33,2 dB / 100 m @ 2400 MHz
Schirmungsmaß
>=110 dB @ 30...1000 MHz
>=110 dB @ 1000...2000 MHz
>=110 dB @ 2000...3000 MHz
Kopplungswiderstand <1,5 mOhm/m
Mechanische Daten
Innenleiter Material | Durchmesser Cu | 1,02 mm
Dielektrikum-Durchmesser 4,60 mm
Dielektrikum-Durchmesser inkl. geklebter Folie 4,70 mm
Geflecht | opt. Bedeckung 120 x 0,1 mm | 65%
Außenmantel Material | Durchmesser PVC | 6,60 mm
Biegeradius einmalig | mehrmalig 24 mm | 68 mm
Allgemein
Verarbeitungstemperaturbereich -5...+50°C
Betriebstemperaturbereich -20...+75°C
Brandklasse Eca
Gewicht 11,490 kg

Artikeleigenschaften

Zolltarif-Nr.
85442000
Ursprungs-Land
CN
WEEE-Land
DE
WEEE-Nummer
26869279
Gepaartes Koaxialkabel
2-Ader-Koaxialkabel (Twinax)
Durchmesser Innenleiter
1,02 mm
Innenleiter-Material
Kupfer
Innenleiter-Oberfläche
verkupfert
Innenleiter-Klasse
Kl.1 = eindrähtig
Durchmesser Außenleiter
4,7 mm
Außenleiter-Material
Kupfer
Außenleiter-Oberfläche
verzinnt
Außenleiter-Form
Folie + Geflecht
Dielektrikum
Polyethylen, hohe Dichte (HD-PE)
Anzahl der Schirmlagen
3
Bewehrung/Armierung
Geflecht
Material Bewehrung
Kupfer
Mit Nagetierschutz
Mantelmaterial
Polyvinylchlorid (PVC)
Spezifizierung Mantelmaterial
sonstige
Mantel-Farbe
weiß
Anzahl der Mantelschichten
1
Flammwidrig nach IEC 60332-1-2
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
Flammwidrig nach IEC 60332-3-22 (Cat A)
Flammwidrig nach IEC 60332-3-23 (Cat B)
Flammwidrig nach IEC 60332-3-24 (Cat C)
Flammwidrig nach IEC 60332-3-25 (Cat D)
Raucharm nach EN IEC 61034-2
Halogenfrei nach EN IEC 60754-1
Halogenfrei nach EN IEC 60754-2
Halogenfrei nach EN IEC 60754-3
Brandverhalten nach EN 13501-6: Klasse
Eca
Funktionserhalt nach IEC 60331-23
UV-beständig
Wellenwiderstand
75 Ohm
Außendurchmesser ca.
6,6 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
24 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
24 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
24 mm
Geeignet zur Verlegung im Erdreich
Gewicht
45 kg/km
