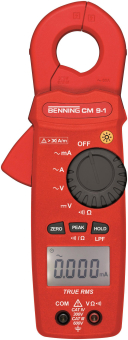

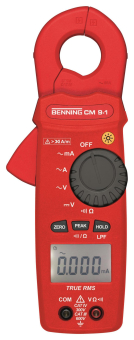

Leckstromzange CM 9-1
TRUE RMS Leckstromzange mit 1 µA AC Auflösung im 6 mA Messbereich

Fehlerbedingte Leckströme werden durch Isolationsschwächen oder -schäden verursacht. Mit der BENNING CM 9-1/ CM 9-2 lassen sich alle Fehlerquellen schnell und präzise lokalisieren. Durch vorbeugende Messungen können mögliche Schäden durch unkontrolliert abfließende Leckströme schon im Voraus vermieden werden.

Gemeinsame Leistungsmerkmale:

· Messung von Ableit-, Differenz- und Schutzleiterströmen in elektrischen Anlagen (DIN VDE 0100/ 0105), Geräten (DIN VDE 0701-0702) und Maschinen (DIN VDE 0113-1), DGUV Vorschrift 3
· DIN EN 61557-13 definiert Anforderungen an "Strommesszangen zur Messung von Ableitströmen in elektr. Anlagen" z.B. Schutz gegen externe Magnetfelder: Güteklasse 2 , Magnetfeld < 30 A/m; Frequenzbereich: mind. 40 Hz - 3. Harmonischen der Netzfrequenz (150 Hz), Anwendungs-Empfehlung: Bahn (ab 15 Hz), Industrie (bis 1 kHz)
· DIN EN 61557-16 (Anforderungen an Gerätetester) definiert Filter mit fg=1 kHz zur Messung von Schutzleiterströmen IPE in elektrischen und medizinischen elektrischen Geräten
· Präzise durch Echt-Effektivwertmessverfahren TRUE RMS AC, AC+DC
· Zuverlässiges und einfaches Auffinden von Isolationsfehlern (z. B. defekte Kabel, lose Klemmen, Verschmutzungen, Feuchtigkeit)
· Messung ohne Abschaltung während des normalen Betriebs der Anlage/des Gerätes
· Ideal zur vorbeugenden Instandhaltung und Fehlersuche (Schutz vor Sach- und Personenschäden, Stromausfällen etc.)
· Präzise und reproduzierbare Messergebnisse bis 60 A

BENNING CM 9-1 mit Multimeter-Funktionen:

· Universell einsetzbar zur Strom- (60 A), Spannungs- (600 V), Widerstandsmessung (600 kOhm) und Durchgangsprüfung
· LPF-Tiefpassfilter (40 Hz - 70 Hz) zur Unterdrückung hochfrequenter Störsignale
· Messwert- (HOLD) und Spitzenwertspeicher (PEAK)
· Inkl. Tasche, Messleitungen und Batterien


BENNING CM 9-2 mit Bluetooth®-Funktion und App:

· Bluetooth® Low Energy 4.0-Schnittstelle
· IOS- und Android-APP zum Anzeigen, Speichern und Teilen von Messwerten via Smartphone/ Tablet
· LPF-Tiefpassfilter (50 Hz - 60 Hz) zur Unterdrückung hochfrequenter Störsignale
· Messwert- (HOLD) und Maximal-/Minimalwertspeicher (MAX/MIN)
· Inkl. Tasche und Batterien

Technische Daten:

Anzeigeumfang: 6.000 (beleuchted)
Grundgenauigkeit: 1%
Spannung AC: 10 mV - 600 V
Spannung DC: 10 mV - 600 V
Strom AC: 1 myA - 60 A
Strom DC: -
Widerstand: 0.1 Ohm - 600 kOhm
Durchgang / Diode: Ja / -
Filterfunktion: Geräte- (1 kHz), Tiefpassfilter (40 Hz - 70 Hz)
Speicher / Datalogger: HOLD, PEAK, ZERO
Messverfahren: TRUE RMS
Zangenöffnung max.: 23 mm
Messkategorie: CAT IV 300 V, CAT III 600 V
