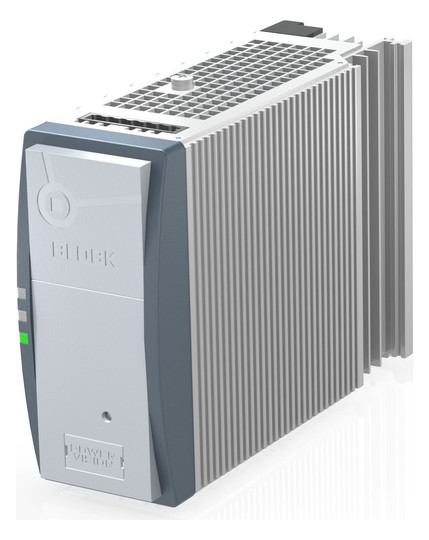

TECHNISCHE DATEN FÜR PVSE 400/24-10
Eingangsdaten
Eingangsnennspannung 3 x 400 - 500 Vac
Eingangsspannungsbereich 340 - 550 Vac (480 - 780 Vdc)
Eingangsnennstrom (Nennlast) 0,6 A (3 x 340 Vac)
Nennfrequenzbereich 44 - 66 Hz / 0 Hz
Einschaltstrombegrenzung <30 A, NTC
Eingangssicherung intern 3 x 1,6 A (träge)
Empfohlene Vorsicherung, LS-Schalter 6 A, 10 A, 16 A, Charakteristik B, C
Oberwellenkorrektur passiv
Netzausfallüberbrückung (Nennlast) 22,6 / 51,5 ms
(400 / 500 Vac)
Transientenüberspannungsschutz Varistor

Ausgangsdaten
Ausgangsnennspannung 24 Vdc
Ausgangsspannungsbereich 22,8 - 28,8 Vdc
Rückspeisungsfestigkeit max. 35 Vdc
Ausgangsnennstrom 10,00 A
Parallel schaltbar Ja
Power Boost 20 A / 4 s (15 A / 8 s)
Überlastverhalten Konstantstrom
max. Verlustleistung Leerlauf/Nennlast 7,8 / 19,9 W
Serienschaltbar Ja
Wirkungsgrad typ. 91,7 %
Restwelligkeit (Nennlast) typ. 70 mVss
Top Boost 70 A / 50 ms

Signalisierung
Power Good (DC OK) LED grün, LED rot
Potenzialfreier Relaiskontakt Ja
Stand-by-Eingang Ja

Zulassungen
Approbationen cURus, cULus

Umwelt
Umgebungstemperatur -25 °C bis +70 °C
Lagertemperatur -25 °C bis +85 °C
Derating -3 %/K > +50 °C

Sicherheit und Schutz
Schutzart IP 20
Schutzklasse I, mit PE Anschluss

Anschluss und Montage
Anschlüsse Eingang, (Federkraftklemme, steckbar) max. 2,5 mm²
Anschlüsse Ausgang, (Federkraftklemme, steckbar) max. 2,5 mm²
Anschlüsse Signalisierung, (Federkraftklemme, steckbar) max. 0,5 mm²
Einbaulage vertikal
Befestigung DIN Tragschiene TS35

Maße und Gewichte
Breite 57 mm
Höhe 127 mm
Tiefe 179,5 mm
Gewicht 1,30 kg
