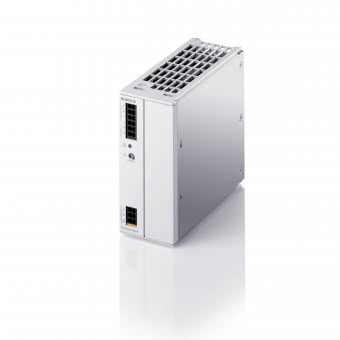

TECHNISCHE DATEN FÜR PC-0124-100-0
Besonderheiten
Eigenschaften Aktive Einschaltstrombegrenzung

Eingangsdaten
Eingangsnennspannung 100 - 240 Vac
Eingangsspannungsbereich 85 - 264 Vac
(120 - 372 Vdc)
Eingangsspannungsderating -2,5 %/Vac < 100 Vac
Nennfrequenzbereich 44 Hz - 66 Hz / 0 Hz
Eingangsnennstrom (Nennlast) 2,74 A (100 Vac) / 1,25 A (230 Vac)
Einschaltstrombegrenzung < 30 A, NTC (aktiv)
Einschaltzeit 1,3 s (100 Vac) / 0,25 s (230 Vac)
Netzausfallüberbrückung (Nennlast) 15 ms (100 Vac) / 17 ms (230 Vac)
Leistungsfaktor 0,92 (aktive PFC)
Eingangssicherung intern 6,3 A
Empfohlene Vorsicherung, LS-Schalter 10 A, 16 A,
Charakteristik B, C
Transientenüberspannungsschutz Varistor

Ausgangsdaten
Ausgangsnennspannung 24 Vdc
Ausgangsspannungsbereich 23 - 28,5 Vdc
Ausgangsnennstrom 10 A
Ausgangsstrombegrenzung typ. 11 A
(Konstantstrom)
Auslösen von LS-Schutzschaltern max. B6, C2
Parallel schaltbar Ja
SerienschaltbarJa
Verlustleistung Leerlauf/Nennlast 6,6 W / 24,4 W (230 Vac)
Max. Verlustleistung 31,3 W (100 Vac / 24 V / 10 A)
Restwelligkeit (Nennlast) typ. 50 mVss
Wirkungsgrad typ. 91 %
Rückspeisungsfestigkeit max. 35 Vdc
Überspannungsschutz des Ausgangs (OVP) max. 40 Vdc

Signalisierung
Typ. Schaltschwelle bei LED und Signalausgang (DC OK) -
Statusanzeige LED grün
Signalausgang Relaiskontakt

Zulassungen
Approbationen cURus, cULus, GL

Umwelt
Kühlungsart natürliche Konvektion
Umgebungstemperatur -25 °C bis +70 °C
Lagertemperatur -25 °C bis +85 °C
Derating -5 %/K > +60 °C @ 196 - 264 Vac
-2,5 %/K > +50° C @ 85 - 195 Vac
Erforderlicher Mindestabstand (seitlich) 0 mm
Erforderlicher Mindestabstand (oben/unten) 50 mm
Einbaulage waagerecht für Normschiene DIN TS35

Sicherheit und Schutz
MTBF nach IEC 61709 (SN 29500) > 500 000 h
Schutzart IP 20
Schutzklasse I, mit PE Anschluss

Anschluss und Montage
Anschlüsse Signalisierung, Direktstecktechnik Push-in max 2,5 mm²
Anschlüsse Ausgang Direktstecktechnik Push-in max 2,5 mm²
Anschlüsse Eingang Direktstecktechnik Push-in max 2,5 mm²

Maße und Gewichte
Breite 55 mm
Höhe 127 mm
Tiefe 161 mm
Gewicht 0,93 kg
