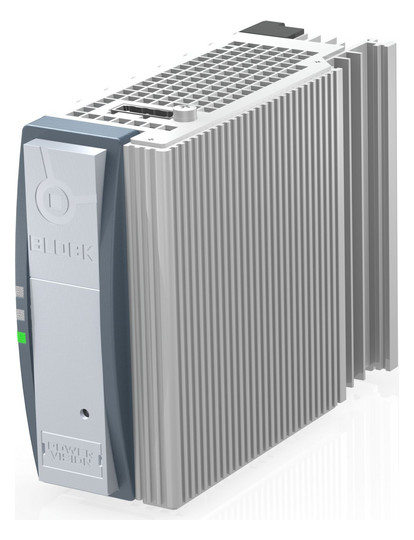

BLOCK Schaltnetzteil 1ph. PVSE 230/24-5

primär E:100-240VAC A:24VDC 5A

Artikel
3421107
Lieferanten Typ
PVSE 230/24-5
Lieferanten Artikel
PVSE230/24-5

Beschreibung

TECHNISCHE DATEN FÜR PVSE 230/24-5
Eingangsdaten
Eingangsnennspannung 100 - 240 Vac
Eingangsnennstrom (Nennlast) 1,7 / 0,97 Aac (110 / 230 Vac)
Eingangsspannungsbereich 85 - 264 Vac (120 - 373 Vdc)
Nennfrequenzbereich 44 - 66 Hz / 0 Hz
Einschaltstrombegrenzung <30 A, NTC
Eingangssicherung intern 4 A (träge)
Empfohlene Vorsicherung, LS-Schalter 6 A, 10 A, 16 A, Charakteristik B, C
Oberwellenkorrektur -
Netzausfallüberbrückung (Nennlast) 12 / 35 ms (110 / 230 Vac)
Transientenüberspannungsschutz Varistor

Ausgangsdaten
Ausgangsnennspannung 24 Vdc
Ausgangsspannungsbereich 22 - 29,5 Vdc
Rückspeisungsfestigkeit max. 35 Vdc
Ausgangsnennstrom 5,00 A
Parallel schaltbar Ja, zur Leistungserhöhung
Power Boost 10 A / 4 s (7,5 A / 8 s)
Überlastverhalten Konstantstrom
max. Verlustleistung Leerlauf/Nennlast 5,0 / 14,6 W
Serienschaltbar Ja
Wirkungsgrad typ. 87,8 %
Restwelligkeit (Nennlast) typ. 70 mVss
Top Boost 21 A / 25 ms

Signalisierung
Stand-by-Eingang Ja
Power Good (DC OK) LED grün, LED rot
Potenzialfreier Relaiskontakt Ja

Zulassungen
Approbationen cURus, cULus

Umwelt
Lagertemperatur -25 °C bis +85 °C
Derating -3 %/K > +50 °C,
-5 %/Vac < 95 Vac
Umgebungstemperatur -25 °C bis +70 °C

Sicherheit und Schutz
Schutzklasse I, mit PE Anschluss
Schutzart IP 20
Anschluss und Montage
Anschlüsse Eingang, (Federkraftklemme, steckbar) max. 2,5 mm²
Anschlüsse Ausgang, (Federkraftklemme, steckbar) max. 2,5 mm²
Anschlüsse Signalisierung, (Federkraftklemme, steckbar) max. 0,5 mm²
Einbaulage vertikal
Befestigung DIN Tragschiene TS35

Maße und Gewichte
Breite 57 mm
Höhe 127 mm
Tiefe 163,5 mm
Gewicht 1,1 kg

Artikeleigenschaften

Zolltarif-Nr.
85044083
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
13184882
