Beschreibung

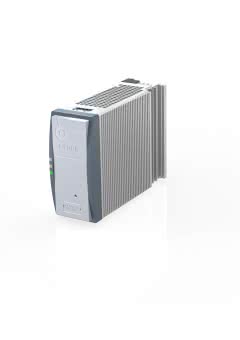

TECHNISCHE DATEN FÜR PVUC 24/24-10
Eingangsdaten
Eingangsnennspannung 24 Vdc
Eingangsspannungsbereich 20 - 30 Vdc
Stromaufnahme (Leerlauf/Ladevorgang/max.) 60 mA / 1 A / 11 A
Zuschaltschwelle für Pufferbetrieb 20 - 24 Vdc
Ausgangsdaten
Ausgangsnennspannung 24 Vdc
Ausgangsspannung Normalbetrieb typ. Uin - 0,5 Vdc (10 A)
Ausgangsspannung Pufferbetrieb 20 - 24 Vdc (einstellbar)
Rückspeisungsfestigkeit max. 35 Vdc
Ausgangsnennstrom 10,00 A
Pufferzeit 0,4 s (10 A) / 6,3 s (1 A)
Ladezeit typ. 5 Minuten
Interne Sicherung Nein
Überlastverhalten Konstantstrom (typ. 11 A)
Parallel schaltbar Ja
Serienschaltbar Nein
max. Verlustleistung Leerlauf/Nennlast 1,5 / 6,5 W
Wirkungsgrad typ. 97 %
Speichermedium
Art des Speichermediums Kapazitäten, intern
Signalisierung
Betriebszustand LED grün, LED rot, LED gelb
Potenzialfreier Relaiskontakt Wechsler
Aktive Signalausgänge Nein
Display, Schnittstelle Nein
Zulassungen
Approbationen cULus
Umwelt
Umgebungstemperatur -10 °C bis +60 °C
Lagertemperatur -25 °C bis +85 °C
Sicherheit und Schutz
Schutzart IP 20
Schutzklasse III, ohne PE- Anschluss
Verpolungsschutz Ja
Anschluss und Montage
Anschlüsse Eingang, (Federkraftklemme, steckbar) max. 2,5 mm²
Anschlüsse Ausgang, (Federkraftklemme, steckbar) max. 2,5 mm²
Anschlüsse Signalisierung, (Federkraftklemme, steckbar) max. 2,5 mm²
Einbaulage vertikal
Befestigung DIN Tragschiene TS35
Maße und Gewichte
Breite 57 mm
Höhe 127 mm
Tiefe 179,6 mm
Gewicht 1 kg
