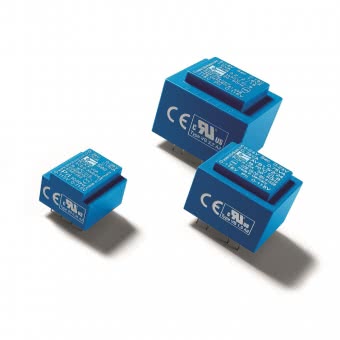

BLOCK Printtransformator AVB 2,3/2/15
kurzschlussfest E:2x115V A:2x15VAC 2,3VA
Artikel
3419572
Lieferanten Typ
AVB 2,3/2/15
Lieferanten Artikel
AVB2,3/2/15
Beschreibung
TECHNISCHE DATEN FÜR AVB 2,3/2/15
Eingangsdaten
Bemessungseingangsspannung 2 x 115 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 15 Vac
Bemessungsleistung 2,3 VA
Leerlaufspannung (ca. x Faktor) 1,43
Leerlaufverluste (typ.) 0,90 W
Wirkungsgrad 59,0 %
Normen
Klassifizierung Sicherheitstransformator
Zulassungen
Approbationen cURus
Umwelt
Umgebungstemperatur max. 70 °C
Sicherheit und Schutz
Bauart vergossen
Isolierstoffklasse VDE=B, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit unbedingt kurzschlussfest
Anschluss und Montage
Anschlüsse Lötstifte für Leiterplatten
Stift (ø) 0,8
Maße und Gewichte
Breite 27,3 mm
Höhe 29 mm
Tiefe 32,3 mm
Kerntyp EI 30/18
Gewicht 0,11 kg
Artikeleigenschaften
Zolltarif-Nr.
85043180
WEEE-Land
DE
WEEE-Nummer
13184882
Ausgeführt als Sicherheits-Transformator
Ausgeführt als Trenn-Transformator
Ausgeführt als Spar-Transformator
Primärspannung 1
115 - 115 V
Primärspannung 2
115 - 115 V
Sekundärspannung 1
15 - 15 V
Sekundärspannung 10
15 - 15 V
Bemessungsscheinleistung
2 VA
Kurzschlussfest
Relative Kurzschlussspannung uk
36 %
Breite
32,3 mm
Höhe
29 mm
Tiefe
27,3 mm
Schutzart (IP)
IP00
Ringkern
Geeignet für Platinenmontage
