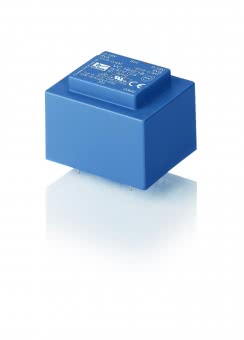

BLOCK Printtransformator VC 16/2/18
E:230VAC A:2x18VAC 16VA
Artikel
3419886
Lieferanten Typ
VC 16/2/18
Lieferanten Artikel
VC16/2/18
Beschreibung
TECHNISCHE DATEN FÜR VC 16/2/18
Eingangsdaten
Bemessungseingangsspannung 230 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 18 Vac
Bemessungsleistung 16 VA
Leerlaufspannung (ca. x Faktor) 1,24
Leerlaufverluste (typ.) 1,80 W
Wirkungsgrad 76,0 %
Normen
Klassifizierung Sicherheitstransformator
Zulassungen
Approbationen cURus, VDE
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart vergossen
Isolierstoffklasse VDE=B, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit nicht kurzschlussfest
Anschluss und Montage
Anschlüsse Lötstifte für Leiterplatten
Maße und Gewichte
Breite 57 mm
Höhe 39 mm
Tiefe 48 mm
Stift (ø) 0,8 mm
Kerntyp EI 54/18,8
Gewicht 0,42 kg
Artikeleigenschaften
Zolltarif-Nr.
85043180
WEEE-Land
DE
WEEE-Nummer
13184882
Ausgeführt als Sicherheits-Transformator
Ausgeführt als Trenn-Transformator
Ausgeführt als Spar-Transformator
Primärspannung 1
230 - 230 V
Sekundärspannung 1
18 - 18 V
Sekundärspannung 10
18 - 18 V
Bemessungsscheinleistung
16 VA
Kurzschlussfest
Relative Kurzschlussspannung uk
22,3 %
Breite
57 mm
Höhe
39 mm
Tiefe
48 mm
Schutzart (IP)
IP00
Ringkern
Geeignet für Platinenmontage
