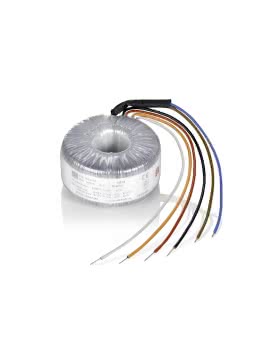

TECHNISCHE DATEN FÜR RTE 100/2X12
Eingangsdaten
Bemessungseingangsspannung 230 Vac
Bemessungsfrequenz 50 - 60 Hz

Ausgangsdaten
Bemessungsausgangsspannung 2 x 12 Vac
Bemessungsleistung 100 VA
Leerlaufspannung (ca. x Faktor) 1,10
Leerlaufverluste (typ.) 0,90 W
Wirkungsgrad 88,0 %
Sekundärkreise 2

Normen
Klassifizierung Sicherheitstransformator

Zulassungen
Approbationen cURus

Umwelt
Umgebungstemperatur max. 40 °C

Sicherheit und Schutz
Bauart offen
Isolierstoffklasse VDE=B, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit nicht kurzschlussfest
Prüfspannung 4000 Vac, 50 Hz

Anschluss und Montage
Befestigung Befestigungssatz, Schraube M6
Anschlüsse Anschlussleitungen, 200 mm

Maße und Gewichte
Außendurchmesser Ø 92 mm
Außendurchmesser im Bereich der Ausführung Ø 94 mm
Höhe ohne Befestigung 45 mm
Gewicht 1,20 kg
