Beschreibung

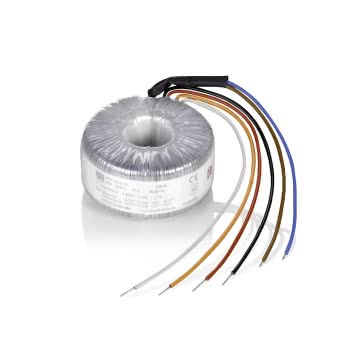

TECHNISCHE DATEN FÜR RTE 30/2X12
Eingangsdaten
Bemessungseingangsspannung 230 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 12 Vac
Bemessungsleistung 30 VA
Leerlaufspannung (ca. x Faktor) 1,20
Leerlaufverluste (typ.) 0,45 W
Wirkungsgrad 80,0 %
Sekundärkreise 2
Normen
Klassifizierung Sicherheitstransformator
Zulassungen
Approbationen cURus
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse VDE=B, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit nicht kurzschlussfest
Prüfspannung 4000 Vac, 50 Hz
Anschluss und Montage
Befestigung Befestigungssatz, Schraube M4
Anschlüsse Anschlussleitungen, 200 mm
Maße und Gewichte
Außendurchmesser Ø 68 mm
Außendurchmesser im Bereich der Ausführung Ø 70 mm
Höhe ohne Befestigung 31 mm
Gewicht 0,46 kg
