TECHNISCHE DATEN FÜR STE 100/23/24
Eingangsdaten
Bemessungseingangsspannung 230 Vac
Anzapfungen Eingang ±5 %
Bemessungsfrequenz 50 - 60 Hz

Ausgangsdaten
Bemessungsausgangsspannung 24 Vac
Bemessungsleistung VDE (DB cos phi=1) 100 VA
Bemessungsleistung VDE (KB cos phi=0.5) 310 VA
Leerlaufspannung (ca. x Faktor) 1,07
Wirkungsgrad 87,0 %

Normen
Klassifizierung Steuer- und Sicherheitstransformator

Zulassungen
Approbationen cURus

Umwelt
Umgebungstemperatur max. 40 °C
Kühlungsart Selbstkühlung

Sicherheit und Schutz
Bauart offen
Isolierstoffklasse VDE=B, UL=class 130
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest

PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert)
Einstellbereich 0,40 - 0,63 A
Einstellwert 0,50 A

Anschluss und Montage
Anschlüsse Federkraftklemme, PE 6,3 x 0,8 (Steck)
Befestigung Kombifußplatte auch für TS35-Schiene
Befestigungsschrauben M4

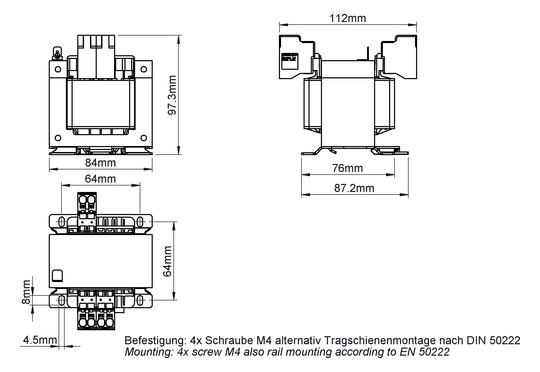

Maße und Gewichte
Breite 84 mm
Höhe 96 mm
Tiefe 85 mm
Gewicht 2,00 kg
