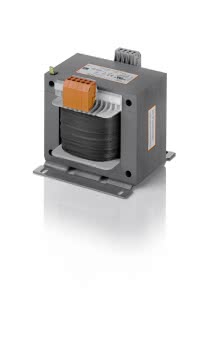

BLOCK Steuer-, Sicherheits- STEU 1000/24

und Trenntransformator STEU 1000/24

Hersteller
Artikel
3420864
Lieferanten Typ
STEU 1000/24
Lieferanten Artikel
STEU1000/24

ARTIKELEIGENSCHAFTEN

TECHNISCHE DATEN FÜR STEU 1000/24
Eingangsdaten
Bemessungseingangsspannung 230/400 Vac
Anzapfungen Eingang ±15 V
Bemessungsfrequenz 50 - 60 Hz

Ausgangsdaten
Bemessungsausgangsspannung 2 x 12 Vac
Bemessungsleistung VDE (DB cos phi=1) 1.000 VA
Bemessungsleistung VDE (KB cos phi=0.5) 5.000 VA
Leerlaufspannung (ca. x Faktor) 1,03
Wirkungsgrad 94,0 %

Normen
Klassifizierung Steuer- und Sicherheitstransformator

Zulassungen
Approbationen cURus

Umwelt
Umgebungstemperatur max. 40 °C
Kühlungsart Selbstkühlung

Sicherheit und Schutz
Bauart offen
Isolierstoffklasse VDE=B, UL=class 130
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest

PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert)
Einstellbereich 230 ±15 Vac 4,00 - 6,30 A
Einstellwert 230 ±15 Vac 4,60 A
Einstellbereich 400 ±15 Vac 2,50 - 4,00 A
Einstellwert 400 ±15 Vac 2,70 A

Anschluss und Montage
Anschlüsse Federkraftklemme, PE 6,3 x 0,8
Befestigung Fußplatte
Befestigungsschrauben M6

Maße und Gewichte
Breite 150 mm
Höhe 185 mm
Tiefe 180 mm
Gewicht 13,3 kg
Zolltarif-Nr.
85043180
Ursprungs-Land
DE
