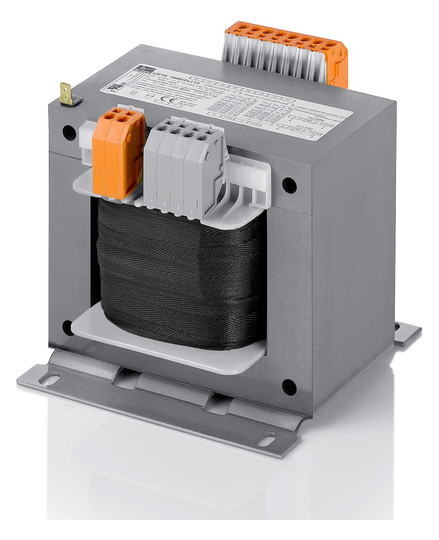

TECHNISCHE DATEN FÜR USTE 1200/2X115
Eingangsdaten
Bemessungseingangsspannung 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac
Bemessungsfrequenz 50 - 60 Hz

Ausgangsdaten
Bemessungsausgangsspannung 2 x 115 Vac
Bemessungsleistung VDE (DB cos phi=1) 1.200 VA
Bemessungsleistung VDE (KB cos phi=0.5) 5.000 VA
Leerlaufspannung (ca. x Faktor) 1,02
Wirkungsgrad 94,0 %

Normen
Klassifizierung Steuer- und Trenntransformator

Zulassungen
Approbationen cURus

Umwelt
Umgebungstemperatur max. 40 °C
Kühlungsart Selbstkühlung

Sicherheit und Schutz
Bauart offen
Isolierstoffklasse VDE=B, UL=class 130
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest

PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert)
Einstellbereich 208 - 230 Vac 4,00 - 6,30 A
Einstellwert 208 - 230 Vac 5,00 A
Einstellbereich 380 - 415 Vac 2,50 - 4,00 A
Einstellwert 380 - 415 Vac 2,70 A
Einstellbereich 440 +20 Vac 1,60 - 2,50 A
Einstellwert 440 +20 Vac 2,40 A
Einstellbereich 500 -20/+25 Vac 1,60 - 2,50 A
Einstellwert 500 -20/+25 Vac 2,20 A
Einstellbereich 575 ±25 Vac 1,60 - 2,50 A
Einstellwert 575 ±25 Vac 1,90 A

Anschluss und Montage
Anschlüsse Federkraftklemmen, PE 6,3 x 0,8 (Steck)
Befestigung Fußplatte
Befestigungsschrauben M6

Maße und Gewichte
Breite 150 mm
Höhe 143 mm
Tiefe 164 mm
Gewicht 13,8 kg
