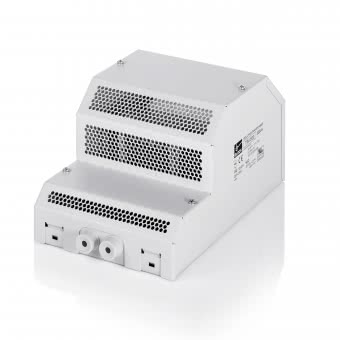

BLOCK Trenntransformator TIM 60
E:230VAC A:2x115VAC 60VA
Artikel
3420637
Lieferanten Typ
TIM 60
Lieferanten Artikel
TIM60
Beschreibung
TECHNISCHE DATEN FÜR TIM 60
Eingangsdaten
Bemessungseingangsspannung 230 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 115 Vac
Bemessungsleistung 60 VA
Leerlaufspannung (ca. x Faktor) 1,15
Leerlaufverluste (typ.) 3,30 W
Wirkungsgrad 83,5 %
Zulassungen
Approbationen VDE
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart gekapselt, vergossen im Isolierstoffgehäuse
Isolierstoffklasse A
Schutzart IP 20
Schutzklasse II
Kurzschlussfestigkeit bedingt kurzschlussfest
Prüfspannung 5000 Vac, 50 Hz
Anschluss und Montage
Anschlüsse Schraubklemme
Befestigung Lochdurchbrüche in den Klemmenanschlusskästen
Maße und Gewichte
Breite 77 mm
Höhe 90 mm
Tiefe 166 mm
Gewicht 1,55 kg
Artikeleigenschaften
Zolltarif-Nr.
85043180
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
13184882
Ausgeführt als Sicherheits-Transformator
Ausgeführt als Trenn-Transformator
Ausgeführt als Spar-Transformator
Primärspannung 1
230 - 230 V
Sekundärspannung 1
115 - 115 V
Sekundärspannung 10
115 - 115 V
Bemessungsscheinleistung
60 VA
Kurzschlussfest
Relative Kurzschlussspannung uk
13,9 %
Breite
14,2 mm
Höhe
77 mm
Tiefe
58 mm
Schutzart (IP)
IP20
Ringkern
Geeignet für Platinenmontage
