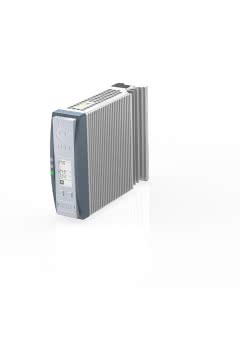

BLOCK Lade-/Kontroll- PVUA 24/24-10

einheit 24VDC 10A

Artikel
3421127
Lieferanten Typ
PVUA 24/24-10
Lieferanten Artikel
PVUA24/24-10

Beschreibung

TECHNISCHE DATEN FÜR PVUA 24/24-10
Eingangsdaten
Eingangsnennspannung 24 Vdc
Eingangsspannungsbereich 18 - 29 Vdc
Stromaufnahme (Leerlauf/Ladevorgang/max.) 0,1 / 0,8 / 10,8 A
Zuschaltschwelle für Pufferbetrieb 20 - 25,5 Vdc

Ausgangsdaten
Ausgangsspannung Normalbetrieb typ. Uin - 1 Vdc (10 A)
Ausgangsspannung Pufferbetrieb typ. Batteriespannung - 1 Vdc (10 A)
Ausgangsnennspannung 24 Vdc
Rückspeisungsfestigkeit max. 35 Vdc
Ausgangsnennstrom 10,00 A
Interne Sicherung 15 A (träge), von außen zugänglich
Überlastverhalten Konstantstrom mit zykl. Abschaltung
Parallel schaltbar Nein
Serienschaltbar Nein
max. Verlustleistung Leerlauf/Nennlast 15 / 20 W
Wirkungsgrad typ. 95,4 %

Speichermedium
Art des Speichermediums Akku, extern
Nennladespannung 24 Vdc
Ladespannungsbereich 26 bis 29,5 Vdc
Temperaturnachführung der Ladespannung automatisch oder manuell
Ladestrom max. 0,6 A
Empfohlenes Speichermedium 24 Vdc / 1,2 Ah, 3,2 Ah,
7 Ah, 12 Ah

Signalisierung
Betriebszustand LED grün, LED rot, LED gelb
Potenzialfreier Relaiskontakt Wechsler, konfigurierbar
Aktive Signalausgänge 3 x 24 Vdc, 2 konfigurierbar
Fernabschaltung im Pufferbetrieb Ja (Öffner)
Display, Schnittstelle Ja, RS 232

Zulassungen
Approbationen cURus, cULus

Umwelt
Umgebungstemperatur -10° C bis +60° C
Lagertemperatur -25 °C bis +85 °C

Sicherheit und Schutz
Schutzart IP 20
Schutzklasse III, ohne PE- Anschluss

Anschluss und Montage
Anschlüsse Eingang, (Federkraftklemme, steckbar) max. 2,5 mm²
Anschlüsse Ausgang, (Federkraftklemme, steckbar) max. 2,5 mm²
Anschlüsse Signalisierung, (Federkraftklemme, steckbar) max. 0,5 mm²
Anschlüsse Speichermedium, (Federkraftklemme, steckbar) max. 2,5 mm²
Einbaulage vertikal
Befestigung DIN Tragschiene TS35

Maße und Gewichte
Breite 40 mm
Höhe 127 mm
Tiefe 163,5 mm
Gewicht 0,80 kg

Artikeleigenschaften

Zolltarif-Nr.
85044060
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
13184882
