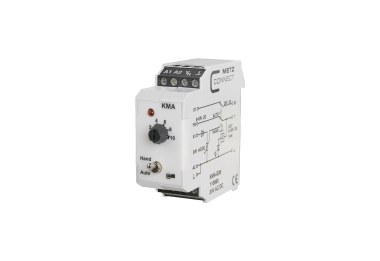

Analogwertgeber KMA-E08

Der Analogwertgeber dient als Stellgrößengeber für manuelle Stellgrößenvorgabe, z. B. Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, welche mittels integriertem zweistufigen Schalter (MANU, AUTO) umschaltbar sind. Über die externen Steuerkontaktklemmen S1 und S2 wird die Schalterstellung rückgemeldet. Die Stellgröße kann mittels frontseitigen Potentiometers eingestellt werden. Das Ausgangssignal 0 ... 10 V steht an der Klemme Y zur Verfügung.
Schalterstellung "AUTO"
Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet.

Merkmale
· Sollwertgeber
· Handbedienebene mit Rückmeldung
· LED-Anzeige
· Nennspannung U_N 24 V AC/DC
· Einschaltspannung 0...10 V DC
· Ausgangsspannung 0...10 V DC
· Ausgangszustandsanzeige LED rot, Helligkeit proportional zur Stellgröße
· Schaltvermögen Schalter
bei ohmsche Last 28 V/2 A AC/DC
· Abmessungen (B x H x T) 22,5x60x60 mm
· Betriebstemperaturbereich -10 °C ... +50 °C
· Lagertemperaturbereich -25 °C ... +70 °C
