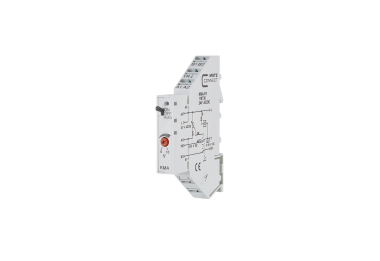

Analogwertgeber KMA-F8

Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ZollONZoll. Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung. Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet.

· Anschluss mit Federkraftklemmen (Push-In)
· Sollwertgeber
· Handbedienebene mit Rückmeldung
· LED Helligkeit proportional zur Stellgröße

Merkmale
· Eingang/Betriebsspannung 24 V AC/DC
· Eingang/Stromaufnahme AC 30 mA
· Eingang/Stromaufnahme DC 19 mA
· Eingang/Spannung 0 bis 10 V DC
· Ausgang/Spannung 0 bis 10 V DC
· Anzeige LED rot
· Abmessungen BxHxT 11,2x87,5x60 mm
· Gewicht 43 g
· Betriebstemperaturbereich -5 °C bis +55 °C
· Lagertemperaturbereich -20 °C bis +70 °C
· Schutzart Gehäuse/Klemmen IP40/IP20
