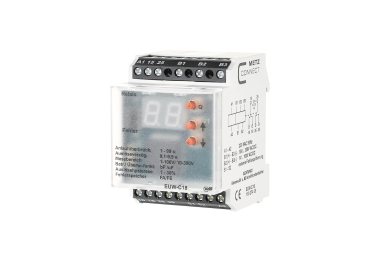

Spannungsüberwachungsrelais EUW-C18
Überwachung von Gleich- oder Wechselspannungen in spannungsführenden Anlagen. Es wird ein Über- oder Unterschreiten der eingestellten Werte angezeigt und ein Schaltvorgang ausgelöst. Die integrierte 7-Segment-Anzeige informiert über die Fehlerursachen. Über eine manuelle Eingabe am Gerät lassen sich die zu messende Spannungsart (AC oder DC), zwei Messbereiche, ein oberer und ein unterer Schwellwert, die Ansprechverzögerung sowie der Fehlerspeicher (ein oder aus) einstellen. Eine Fehlerquittierung kann direkt am Gerät sowie über einen externen Kontakt erfolgen.
Betriebsspannung 230 V AC, 50 Hz
Stromaufnahme max. 15 mA
Spannungsmesseingang B1 - B3 10 V bis 300 V
Spannungsmesseingang B2 - B3 1 V bis 100 V
Ansprechverzögerung 0,1 s bis 9,9 s, einstellbar
Ausgang/Kontakt 2 Wechsler
Ausgang/Schaltspannung max. 250 V AC/DC
Ausgang/Dauerstrom max. 8 A
Mechanische Lebensdauer 3x107 Schaltspiele
Elektrische Lebensdauer 1x105 Schaltspiele
Anzeige/Fehler 2x 7-Segment-Anzeige
Anzeige LED grün, rot
Abmessungen (BxHxT) 50x68x65 mm
Gewicht 200 g
Betriebstemperaturbereich -5 °C bis +55 °C
Lagertemperaturbereich -20 °C bis +70 °C
Schutzart Gehäuse/Klemmen IP40/IP20
