Beschreibung

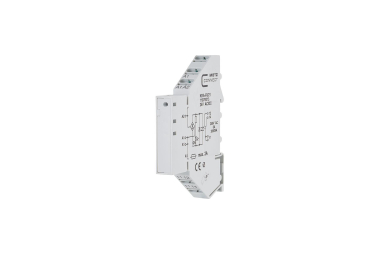

Koppelbausteine KRA-F8/21
Koppelbausteine dienen der sicheren Potentialtrennung zwischen Logik und Last.
· Anschluss mit Federkraftklemmen (Push-In)
· zusätzliche Klemmen für Steckbrücke
· Prüfkontakte für jede Klemme, sichere Trennung
Merkmale
· Betriebsspannung 24 V AC/DC -15%...+10%
· Stromaufnahme max. 13 mA
· Ausgang/Kontakt 1 Wechsler
· Ausgang/Kontaktwerkstoff AgSnO2
· Ausgang/Schaltspannung 250 V AC/DC
· Ausgang/Dauerstrom 8 A
· Ausgang/Schalthäufigkeit 300 Schaltspiele/h
· Ansprechzeit typisch 10 ms
· Rückfallzeit typisch 5 ms
· Mechanische Lebensdauer 2x107 Schaltspiele
· Elektrische Lebensdauer 1x105 Schaltspiele
· Anschlussquerschnitt Volldraht 0,08 mm2-2,5 mm2
· Litze ohne Aderendhülse 0,08 mm2-2,5 mm2
· Litze mit Aderendhülse 0,08 mm2-1,5 mm2
· Anzeige LED grün
· Abmessungen BxHxT 11,2x87,5x60 mm
· Gewicht 43 g
· Betriebstemperaturbereich -20 °C bis +55 °C
· Lagertemperaturbereich -25 °C bis +70 °C
· Schutzart Gehäuse IP20
