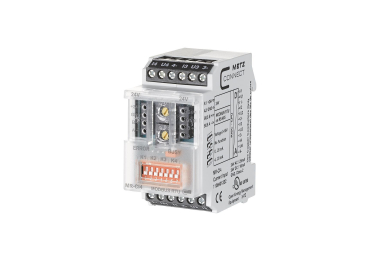

Modbus MR-CI4

Das Modbus-Modul mit 4 analogen Eingängen wurde für dezentrale Schaltaufgaben entwickelt. Es können Ströme und Spannungen, von z. B. aktiven Temperaturfühlern, elektrischen Lüftungs- und Mischklappen, Ventilsteuerungen usw., erfasst werden. Jeder Eingang kann per DIP-Schalter auf der Frontseite entweder als Strom- oder Spannungseingang eingestellt werden. Mit einem Modbus-Master können die Eingänge über Standard-Register abgefragt werden. Die Einstellung der Moduladresse, Bitrate und Parität erfolgt über zwei Drehschalter auf der Frontseite oder per Software. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.

· Betriebsspannung 24 V AC/DC ^± 10 % (SELV)
· Stromaufnahme 25 mA (AC)/10 mA (AC)
· Eingänge 4 x analog
· Eingang/Spannung 0 bis 10 V DC
· Eingang/Auflösung 1 mV (0 bis 100 %), 2 µA
· Eingang/Fehler 10 mV, 20 µA
· Eingang/Strom 0 (4) bis 20 mA DC
· Anzeige LED grün, rot
· Abmessungen BxHxT 35x69,3x60 mm
· Betriebstemperaturbereich -5 °C bis +55 °C
· Lagertemperaturbereich -20 °C bis +70 °C
