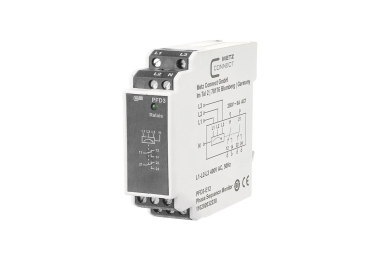

Phasenüberwachung PFD3-E12

Das Überwachungsrelais zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall. Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein (grüne LED an). Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus). Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das Gerät ist mit N zu verbinden. Bei Ausfall des Nullleiters fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus).

Merkmale
· Überwachung der Phasenfolge
· Überwachung auf Phasenausfall
· N-Leiter Anschluss
· LED-Anzeige

· Betriebsspannung U_N 400 V AC
· Ansprechverzögerung < = 1 s
· Ausgangskontakt 2 Wechsler
· Schaltspannung max. 250 V
· Dauerstrom max. 6 A
· Mechanische Lebensdauer 1x10⁷ Schaltspiele
· Elektrische Lebensdauer 1x10⁵ Schaltspiele
· Abmessungen BxHxT 22,5x75x95 mm
· Betriebstemperaturbereich -5 °C...+55 °C
· Lagertemperaturbereich -20 °C...+70 °C
