BTR TMR-E12 TMR-E12 mit Fehlerspeicher
mit Fehlerspeicher 1103160522
Beschreibung

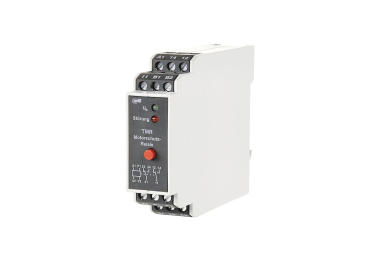

Mess- und Überwachungsrelais TMR-E12
Das Thermistorrelais wird als Schutzrelais für Motoren gegen thermische Überlastung (unzulässige Erwärmung) eingesetzt. Diese Erwärmung kann durch mechanische Überlastung an der Welle oder beim Betrieb des Motors mit unzulässigen Spannungen auftreten. Als Sensor wird ein Kaltleiter (PTC) verwendet, der möglichst an dem Teil des Motors platziert wird, der sich bei Überlastung am stärksten erwärmt (z.B. in Motorwicklung integriert). Das Gerät ist auch bei Motoren einsetzbar, bei denen ein Thermoschalter integriert ist. Lieferbar mit oder ohne Fehlerspeicher.
Merkmale
· Thermistorgesteuert
· mit oder ohne Fehlerspeicher (FS)
· Nennspannung UN 230 V AC/24 V AC/DC
· Thermistoranschluss (P1/P2) 12 V
· Ausgangskontakt 1 oder 2 Wechsler
· Schaltspannung max. 250 V
· Dauerstrom max. 6 A
· Mechanische Lebensdauer 3x107 Schaltspiele
· Elektrische Lebensdauer 2x105 Schaltspiele
· Abmessungen BxHxT 22,5x75x100 mm
· Betriebstemperaturbereich 0 °C...+55 °C
· Lagertemperaturbereich -30 °C...+100 °C
mit FS
Ausführung: 230 V AC, 2W
Farbe: grün
