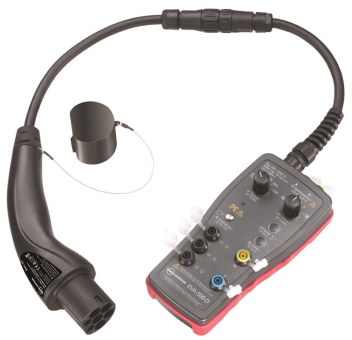

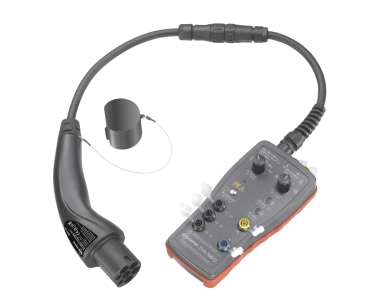

Beha EV-520-D KIT Prüfadapter 5008532
für Ladestationen von Elektrofahrzeugen
ARTIKELEIGENSCHAFTEN
Prüfadapter-Set zur Messung an Ladestationen von Elektrofahrzeugen
Erhalten Sie Zugriff auf den Ladeausgang, um Sicherheits- und Funktionsprüfungen durchzuführen, indem Sie das Vorhandensein eines Elektrofahrzeugs simulieren
Die Prüfadapter-Sets der EV-500 Serie wurden entwickelt, um die Funktion und Sicherheit von Ladestationen mit Ladebetriebsart 3 für das AC-Laden zu prüfen. Das Prüfadapter-Set ermöglicht Ihnen Prüfungen mit geeigneten Messgeräten wie einem Installationstester (z. B. Serie ProInstall von Beha-Amprobe).
Funktionen
· PE-Vorprüfung: Mit dieser Sicherheitsfunktion wird der Schutzleiter auf ein mögliches Vorhandensein einer gefährlicher Spannungen gegen Erde geprüft.
· Status des Proximity-Pilot PP (Kabelsimulation): Zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln, wählbar über den Drehschalter PP-Status.
· Status des Control-Pilot CP (Fahrzeugsimulation): Zur Simulation verschiedener Ladestatus, wählbar über den Drehschalter CP-Status.
· Simulation CP-Fehler "E"
· Simulation PE-Fehler (Erdungsfehler)
Geräteinformationen
· Geeignet für Elektrofahrzeug-Ladestationen der Ladebetriebsart 3
· EV-Steckvorrichtung für Typ 2 und Typ 1
· Messanschlüsse L1, L2, L3, N und PE zum Anschluss eines Prüfgeräts, z. B. einem Installationsmessgerät, zur Durchführung von Sicherheits- und Funktionsprüfungen.
· Anschlüsse für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und Ladestation
Gerätehighlights
· Separate Phasenanzeige durch drei LEDs zur einfachen Überprüfung, ob Spannung vorhanden ist.
· Die Netzsteckdose bietet die Möglichkeit, eine externe Last anzuschließen, um zu prüfen, ob der elektrische Energiezähler funktioniert und richtig misst
· Schutzart IP 54 - staub- und spritzwassergeschützt
Lieferumfang:
- EVA-500-D Prüfadapter
- EVC-20 Prüfkabel für Ladestationen von Elektrofahrzeugen Typ 2 mit Ladesteckdose oder festangeschlossenem Ladestecker
- Bedienungsanleitung
- Tragetasche
- Ausführung der Netzsteckdose: Schuko-Steckdose (CEE 7/3)
Erhalten Sie Zugriff auf den Ladeausgang, um Sicherheits- und Funktionsprüfungen durchzuführen, indem Sie das Vorhandensein eines Elektrofahrzeugs simulieren
Die Prüfadapter-Sets der EV-500 Serie wurden entwickelt, um die Funktion und Sicherheit von Ladestationen mit Ladebetriebsart 3 für das AC-Laden zu prüfen. Das Prüfadapter-Set ermöglicht Ihnen Prüfungen mit geeigneten Messgeräten wie einem Installationstester (z. B. Serie ProInstall von Beha-Amprobe).
Funktionen
· PE-Vorprüfung: Mit dieser Sicherheitsfunktion wird der Schutzleiter auf ein mögliches Vorhandensein einer gefährlicher Spannungen gegen Erde geprüft.
· Status des Proximity-Pilot PP (Kabelsimulation): Zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln, wählbar über den Drehschalter PP-Status.
· Status des Control-Pilot CP (Fahrzeugsimulation): Zur Simulation verschiedener Ladestatus, wählbar über den Drehschalter CP-Status.
· Simulation CP-Fehler "E"
· Simulation PE-Fehler (Erdungsfehler)
Geräteinformationen
· Geeignet für Elektrofahrzeug-Ladestationen der Ladebetriebsart 3
· EV-Steckvorrichtung für Typ 2 und Typ 1
· Messanschlüsse L1, L2, L3, N und PE zum Anschluss eines Prüfgeräts, z. B. einem Installationsmessgerät, zur Durchführung von Sicherheits- und Funktionsprüfungen.
· Anschlüsse für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und Ladestation
Gerätehighlights
· Separate Phasenanzeige durch drei LEDs zur einfachen Überprüfung, ob Spannung vorhanden ist.
· Die Netzsteckdose bietet die Möglichkeit, eine externe Last anzuschließen, um zu prüfen, ob der elektrische Energiezähler funktioniert und richtig misst
· Schutzart IP 54 - staub- und spritzwassergeschützt
Lieferumfang:
- EVA-500-D Prüfadapter
- EVC-20 Prüfkabel für Ladestationen von Elektrofahrzeugen Typ 2 mit Ladesteckdose oder festangeschlossenem Ladestecker
- Bedienungsanleitung
- Tragetasche
- Ausführung der Netzsteckdose: Schuko-Steckdose (CEE 7/3)
Zolltarif-Nr.
90303320
Ursprungs-Land
CN
Stecktechnik
4 mm Sicherheitsstecktechnik
Messleitung
Ja
Abgreifklemme
Nein
Prüfspitze
Nein
Messleitungsverbinder
Nein
Werkstoff des Isoliermaterials
sonstige
Max. Arbeitsspannung
430 V
Strombelastbarkeit
10 A
Messkreiskategorie
CAT II
Software
Nein
Mit Koffer/Tasche
Ja
