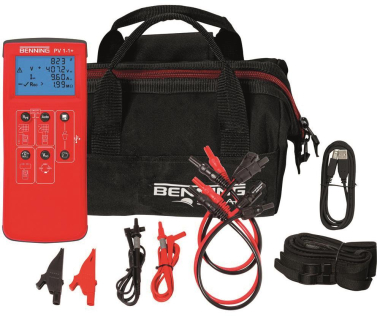

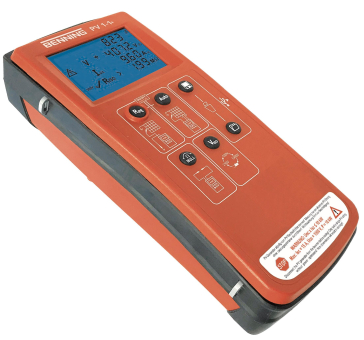

PV-Installationstester PV 1-1+
Geeignet für Solarteure zur Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, Photovoltaik-Sachverständige sowie Service-, Reinigungs- und Wartungsteams. PV-Installationstester für die normgerechte Installations- und Wiederholungsprüfung netzgekoppelter Photovoltaik-Systeme gemäß VDE 0126-23,DIN EN 62446. Moderne PV-Module verwenden PV-Zelltechnologien mit höheren Wirkungsgraden und einer höheren effektiven Kapazität. Aufgrund der zusätzlichen Kapazität, können diese PV-Module im Kurzschlussfall Einschaltströme erzeugen, die weit über den spezifizierten Kurzschlussströmen (Isc) liegen. Vorteile des BENNING PV 1-1+: Verbesserte Prüfkompatibilität von PV-Modulen der neuesten Technologie mit hohen Wirkungsgraden, optimierter Überlastschutz bietet einen 300 % höheren Schutz gegen transiente Kurzschlussströme, modifiziertes Gehäuse mit umlaufenden Gummischutz und Befestigungsösen zur Aufnahme eines Tragsgurtes für handfreies Arbeiten. Ein Plus an Prüfkompatibilität, Ausfallsicherheit und Bedienkomfort. Anzeige graphisch. Hintergrundbeleuchtung der LC-Anzeige ja. Messungen: Isolationswiderstandsmessbereich 0.05 MOhm - 199 MOhm. Nennprüfspannung 250 V. Nennprüfspannung 500 V. Nennprüfspannung 1000 V. Nennprüfspannung einstellbar ja. Isolationswiderstand mit gut/ schlecht-Anzeige. Schutzleiterwiderstandsmessbereich 0.05 Ohm - 199 Ohm. Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter mit 200 mA Prüfstrom. Spannungsmessung ja, 30 V - 400 V AC/DC. Automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung. Leerlaufspannung bis 1000 V DC. Sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC. Funktionstest durch Strommessung bis 40 A AC/ DC, optional BENNING CC 3 (044038). Anzeige und Speicherung der solaren Einstrahlung W/m2 und der PV-Modul-/Umgebungstemperatur, optional BENNING SUN 2 (050420). Strang-Strang-Vergleich mit Anzeige bei Abweichung > 5 %. Einfache Bedienung für die schnelle und zuverlässige Prüfung mit automatischem Prüfablauf (Leerlaufspannung, Kurzschlussstrom, Isolationswiderstand). Sichere Messverbindung bei Energielieferung der PV-Anlage. Integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel. Funkverbindung Wireless Sun link zum optionalen Einstrahlungs-/Temperaturmessgerät BENNING SUN 2 (050420). Messwertspeicher ja, für 200 Photovoltaikstränge. Ausführung der Schnittstelle USB-A, für Messwertdownload und Downloadsoftware zur Prüfprotokollerstellung in MS Excel. Automatische Abschaltzeit APO einstellbar bis 10 Min. Stromversorgung Batterie, 6 x 1.5 V Mignon AA LR6. Inklusive Messleitungen, Krokodilklemmen, MC4-/ Sunclix-Messleitungen, Tasche, 6 x 1.5 V Mignon AA LR6 Batterien, Downloadsoftware, Sicherung 0,5 A (749771).
