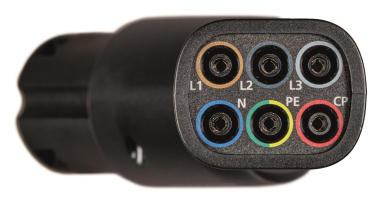

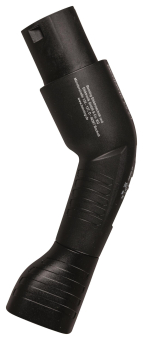

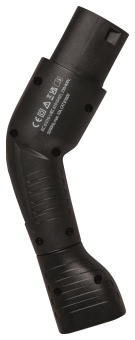

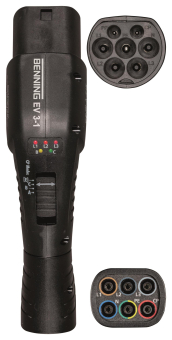

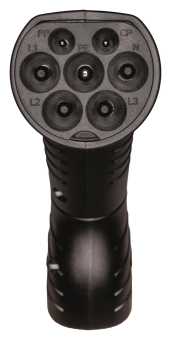

Benning EV 3-1. Der Wallboxtester und Messadapter Benning EV 3-1 ermöglicht die einfache und schnelle Funktionsprüfung, sowie die Fehlersuche an Wallboxen. In Verbindung mit einem geeigneten Installationsprüfgerät, kann die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110) normkonform nachgewiesen werden. Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Ermöglicht die einfache Funktionsprüfung der Wallbox sowie die Kontaktierung des Installationsprüfgerätes mit der Ladestation. Simulation unterschiedlicher Fahrzeugzustände: A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), E (Fehler, Kurzschluss zwischen CP-PE). Anzeige der Ausgangsspannung (L1/L2/L3) und Fahrzeugzustände (B/C) über farbige LEDs. Überprüfung des EVSE-Verriegelungssystems ab Status B (Freigabe des Ladekabels wird blockiert). 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit Installationsprüfgerät. 4 mm Buchse (CP-Signal) für die Analyse des CP-Signals über ein Oszilloskop/Multimeter. Verwendbar an allen gängigen Ladestationen (Wallboxen) mit Ladesteckdose und festangeschlossenem Ladekabel Typ 2. Aufgrund der einfachen Handhabung auch von elektrotechnisch unterwiesenen Personen (EuPs) zu bedienen. Messkategorie CAT II 300 V.
