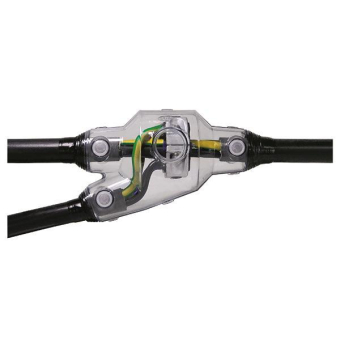

CELL Abzweigmuffe Y0

152932 mit Giessharz EG alt 124675

Artikel
120521
Lieferanten Typ
Y0/EG
Lieferanten Artikel
152932

Beschreibung

Gießharz-Abzweigmuffe Y
Uiversell verwendbar zum Abzweigen von Kabeln mit Isolierungen aus PVC, PE, VPE und EPR (z.B.: N(A)YY, NYM, TT) ohne und mit konzentrischem Leiter. Geeignet für Kupfer- und Aluminiumleiter.

Spannungsebene
· T#0/U (Um) 0.6/1 (1.2) kV

Anwendungsgebiete
· Innenraum
· Freiluft
· Erdreich
· Wasser
· Installationskanäle

Eigenschaften
· Große Einfüllöffnung für leichten Verguss
· Hohe elektrische Isolationswerte
· Längs- und querwasserdicht
· Gute mechanische Festigkeit
· Gute Beständigkeit gegen chemische Einflüsse, Erdalkalien und UV-Strahlen
· Kompakte Abmessungen
· Lagerfähigkeit Gießharz bis 40 Monate
· Hochwertige, transparente, schlagfeste Kunststoff-Formschalen
· Sichtbare Spleißposition vor dem Verguss
· Äußerst einfache und schnelle Montage, zeit- und kostensparend
· Sofort betriebsbereit

Prüfung
· DIN VDE 0278 Teil 1 und 3
· DIN VDE 0278 Teil 393
· EN 50393 sowie CENELEC HD 623 (VDE 0278, Teil 623)

Hinweis
· Ab Muffe Y 3 können für die Montage auch Kabelabzweigklemmen verwendet werden (z.B. Kabelabzweigklemme HE 1/70/150)
· Abzweigmuffen Y eignen sich auch für papier isolierte Kabel bei Verwendung von entsprechendem notwendigem Zubehör (nur auf Anfrage)

Lieferumfang
· Transparente Kunststoff-Formschalen
· Hydrolysebeständiges PUR-Gießharz EG, mischfertig abgemessen, in praktischem Zweikammer-Mischbeutel
· Einfülltrichter
· Entlüftungstrichter (außer Y 00)
· Verschlusspfropfen
· Isolierband
· Handschuhe
· Illustrierte Montageanleitung
Gießharz-Abzweigmuffe Y
Universell verwendbar zum Abzweigen von Kabeln und Leitungen mit Isolierungen aus PVC; PE, VPE und EPR
(z.B.: N(A)YY, NYM) ohne und mit konzentrischem Leiter. Geeignet für Kupfer und Aluminiumleiter.

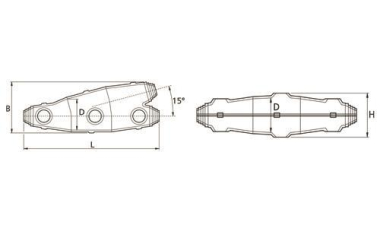

Länge: 185 mm
Hauptkabel: 4x6, 5x6 mm2
Abzweigkabel: 4x6, 5x6 mm2
Kabel-Ø: 17 mm

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
39095090
Ursprungs-Land
DE
Bemessungsspannung U0/U (Um)
0,6/1 (1,2) kV
Typ
Y-Abzweig
Ausführung
Gießharz
Anzahl der Leiter
5
Leiternennquerschnitt Abzweigkabel
6 - 6 qmm
Leiternennquerschnitt Hauptkabel
6 - 6 qmm
Kabeldurchmesser Abzweigkabel
8 - 17 mm
Kabeldurchmesser Hauptkabel
8 - 17 mm
Bergbauzulassung
Verbindungszubehör mitgeliefert
ohne
Geeignet für
N(A)YY
Halogenfrei
