Gießharz-Verbindungsmuffen
Typ MZ, MZS, MZFG, u₀/U (U_m) 0.6/1 (1.2) kv
Anwendung
Universell verwendbar zum Verbinden von Steuerleitungen und Signalkabeln, als Kabelmantelrepraturmuffe und als Reparaturmuffe für trommelbare, flexible Leitungen. Anwendungsgebiete:
· Innenraum
· Freiluft
· Erdreich
· Wasser
· Installationskanäle

Eigenschaften
· hohe elektrische Isolationswerte
· absolute Längs- und Querwasserdichtigkeit
· große mechanische Festigkeit
· gute Beständigkeit gegen chemische Einflüsse, Erdalkalien und UV-Strahlen
· Zweikomponenten-PUR-Harz bis 24 Monate lagerfähig
· hochwertige, transparente und schlagfeste Kunststoff-Formschalen
· sichtbare Spleißposition vor dem Verguss
· große Einfüllöffnung für leichten Verguss
· äußerst einfache und schnelle Montage; zeit- und kostensparend
· sofort betriebsbereit

Prüfung
Entspricht DIN VDE 0278, Teil 1 und 3

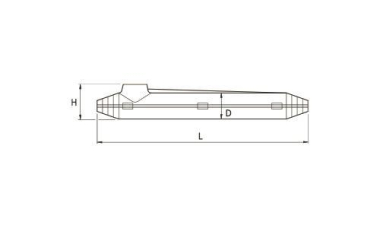

Maße
Typ Typ Typ L mm D₁ mm D₂ mm
MZ1 MZ1S MZ1FG 400 9,5 33
MZ2 MZ2S MZ2FG 500 14,5 41
MZ3 MZ3S MZ3FG 600 20,0 51
MZ5 MZ5S MZ5FG 800 40,0 71

Lieferumfang
Standardlieferungen:
· transparente Kunststoff-Formschalen
· Hydrolysebeständiges PUR-Gießharz, mischfertig abgemessen, in praktischem Zweikammer-Mischbeutel
· Trichter
· Isolierband
· Schutzgeflecht (nur bei MZ)
· Schrumpfschläuche (nur bei MZFG)
· Handschuhe
· illustrierte Montageanleitung

Auf Anfrage liefern wir auch Zubehörteile wie:
· Verbinder
· Distanzplatten
· Cu-Gewebeschlauch
· Rollfedern
· Schirmverbindungsleitungen

Toleranzangabe: ^± 10 %
* Maß nach freier Schrumpfung

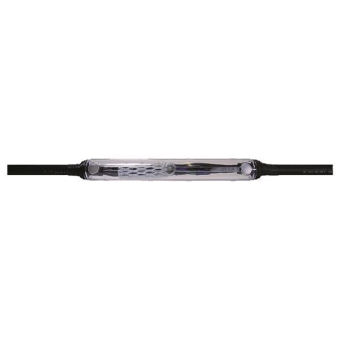

Gießharz-Verbindungsmuffe MZ
für Steuer- und Signalkabel
Ausführung: 5x4 mm
