Artikel
6090062
Lieferanten Typ
A3-M5
Lieferanten Artikel
2180110
Beschreibung

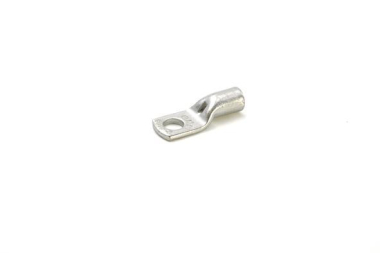

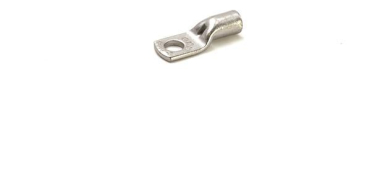

Kabelschuhe Typ A-M sind aus elektrolytischem Kupferrohr (SE-Cu nach DIN EN 13600) hergestellt mit einem Kupfergehalt von mehr als 99,9%.
Die Rohrwandstärke garantiert die beste elektrische Leitfähigkeit und mechanischen Schutz gegen Schwingungen und Auszug des Leiters. Unsere Kabelschuhe sind geglüht, um optimale Dehnbarkeit zu garantieren.
Das ist unbedingt notwendig, da die Kabelschuhe bei der Verpressung einer starken Verformung und der gewöhnlichen Verwindung der Lasche während des Einsatzes standhalten müssen.
Auch bei Schwingungen und Vibrationen müssen die Verbinder einen zuverlässigen Kontakt gewährleisten. Unter diesen Umständen spielt die Härte eine entscheidende Rolle beim Verhindern von Brüchen und Rissen.
Das Sichtloch gewährleistet die korrekte Einführung des Leiters.
Die Hülsenlänge ist so gross gewählt worden, um eine leichte und korrekte Positionierung zwischen den Presseinsätzen während der Verpressung sicherzustellen.
Jeder Kabelschuh trägt folgende Merkmale:
· Cembre Firmenzeichen und Produktbezeichnung
· Werkstoff
· Leiterquerschnitt (mm2)
· Bolzen (mm)
Alle Cembre Rohrkabelschuhe sind mit einem Sicherheitscodesystem versehen A 24 (= 120 mm2).
Beim Verpressen mit den Sechskantpresseinsätzen ME wird der gleiche Code (A 24) vom Presseinsatz in die Sechskantfläche der Pressstelle eingedrückt.
Bei einer nachträglichen Sichtkontrolle ist somit eine einfache Überprüfung möglich und eine Verwechslung ausgeschlossen.
Kabelschuhe mit 2 oder mehr Löchern sind auf Anfrage erhältlich.
Kabelschuhe sind elektrolytisch verzinnt, um Oxydation zu verhindern.
Für weitere Auskünfte stehen unsere Techniker zur Verfügung.
Artikeleigenschaften
Zolltarif-Nr.
85369010
Ursprungs-Land
IT
WEEE-Land
DE
WEEE-Nummer
74183121
Anschlussgewindemaß (metrisch)
5
Anschlusswinkel
180° (horizontal)
Flanschform
Ringform
Schmale Flanschausführung
Isoliert
Mit Sichtloch
Leiter-Klasse
Kl.5 = feindrähtig
Werkstoff
Kupfer
Oberfläche
verzinnt
Anzahl der Befestigungslöcher
1
Nennquerschnitt
16 qmm
AWG-Größe
6
