Artikel
6089170
Lieferanten Typ
BF-P12
Lieferanten Artikel
2053290
Beschreibung

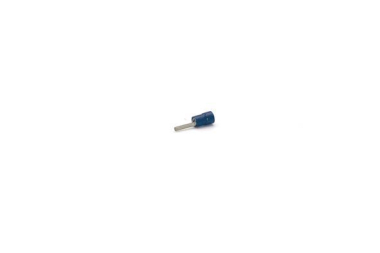

Die spezielle Trichterform des PVC-Kragens ist eigens entwickelt worden, um die “Stufe” der Cu-Hülse auszugleichen. Unsere neue “F” Palette ermöglicht deshalb ein leichteres Einbringen des Leiters: sämtliche Litzen werden in die Hülse geführt.
Mit unserer neuen “F” Palette, entfällt das Verdrillen der Litzen. Der Draht kann direkt in den Verbinder eingebracht werden: dies erspart Zeit bei der Montage.
Da sämtliche Drähte in die Hülse eingeführt sind, wird der Leiter gänzlich verpresst: das garantiert eine absolut zuverlässige Verpressung, sowohl elektrisch als auch mechanisch.
Die Quetschkabelschuhe der Serie “F” sind aus ETP Kupferband hergestellt mit einem Kupfergehalt von mehr als 99,9%. Thermische Eigenschaften: von –20 bis +80 °C laufend (Kurzfristig bis 90 °C).
Technische Daten:
Die Quetschkabelschuhe sind aus Kupfer gefertigt Cu-ETP CWOO4A gemäß UNI EN 13599 Norm und sind mit einer Mindestdicke von 3µm verzinnt. Hauptmerkmale der PVC-Isolierung:
· SPANNUNGFESTIGKEIT (KV/mm): >35
· DURCHGANGSWIDERSTAND (?/cm): >1015
· THERMISCHE EIGENSCHAFTEN (°C): 80
· ENTFLAMMBARKEIT (UL-94): V0
· DICHTE (g/cm3): 1,4
· WASSERABSORPTION (%): 0,1ö0,6
· BRUCHBELASTUNG (N/mm2): 45ö50
Die Kabelschuhe können im folgenden Temperaturbereich eingesetzt werden: - 20 ö + 80 °C (kurzzeitig + 90° C)
Artikeleigenschaften
Zolltarif-Nr.
85369010
Ursprungs-Land
IT
WEEE-Land
DE
WEEE-Nummer
74183121
Anschlussgewindemaß (metrisch)
3,5
Flanschform
Ringform
Nach DIN
Isolation
Polyvinylchlorid (PVC)
Farbe der Isolation
blau
Nennquerschnitt
1.50 - 2.5 qmm
Bandware
Hülsenform
kurz
AWG-Bereich
16 - 14
Geeignet für massive Leiter
Geeignet für mehrdrähtige Leiter
Geeignet für feindrähtige Leiter
Geeignet für hohe Temperaturen (bis 650 °C)
Geeignet für Lackdraht
Geeignet für Rundleiter
Geeignet für Flachleiter
Für zugfeste Verbindungen
Werkstoff
Kupfer
Oberfläche
verzinnt
