Artikel
6091339
Lieferanten Typ
Z25-DP7-100
Lieferanten Artikel
2845180
Beschreibung

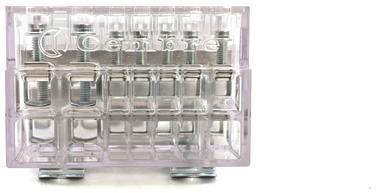

100, 125 und 160 Ampere mehrpolige Klemmen mit jeweils 7, 14 und 12 Eingänge pro Phase.
Der grosse Querschnittsbereich (1-50 mm2) und die geringen Abmessungen machen diese mehrpolige Klemme ideal für den Einsatz im Schalt- und Steuerungsbau. Durch die gegenüberliegenden Eingänge (Ausnahme Typ Z35-DP14B-125) ist eine einfache Wartung und Montage möglich.
Durch die indirekte Verpressung wird eine absolut zuverlässige und homogene Verbindung geschaffen, ohne den Leiter zu beschädigen.
Allgemeine Eigenschaften:
· Grundkörper: Polycarbonat
· Schrauben: verzinkter Stahl
· Klemmplatten: elektrolytisch verzinntes Kupfer
Für die Kennzeichnung im Schaltschrank empfehlen wir unsere "Industrielle Kennzeichnung". Fordern Sie den Katalog an!
Artikeleigenschaften
Zolltarif-Nr.
85369010
Ursprungs-Land
IT
WEEE-Land
DE
WEEE-Nummer
74183121
Explosionsgeprüfte Ausführung "Ex e"
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
6.00 - 25 qmm
Anschließbarer Leiterquerschnitt eindrähtig
6.00 - 25 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig
6.00 - 25 qmm
Bemessungsspannung
800 V
Ausführung elektrischer Anschluss 1
Schraubanschluss
Polzahl
4
Montageart
Hutschiene TH35
Werkstoff des Isolierkörpers
Thermoplast
Betriebstemperatur
-10.00 - 85 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Breite/Rastermaß
70 mm
Höhe bei niedrigstbauender Montageart
45 mm
Länge
84 mm
Abschlussplatte erforderlich
Transparent
